Definición de figura rectángulo en superficie cilíndrica
G315

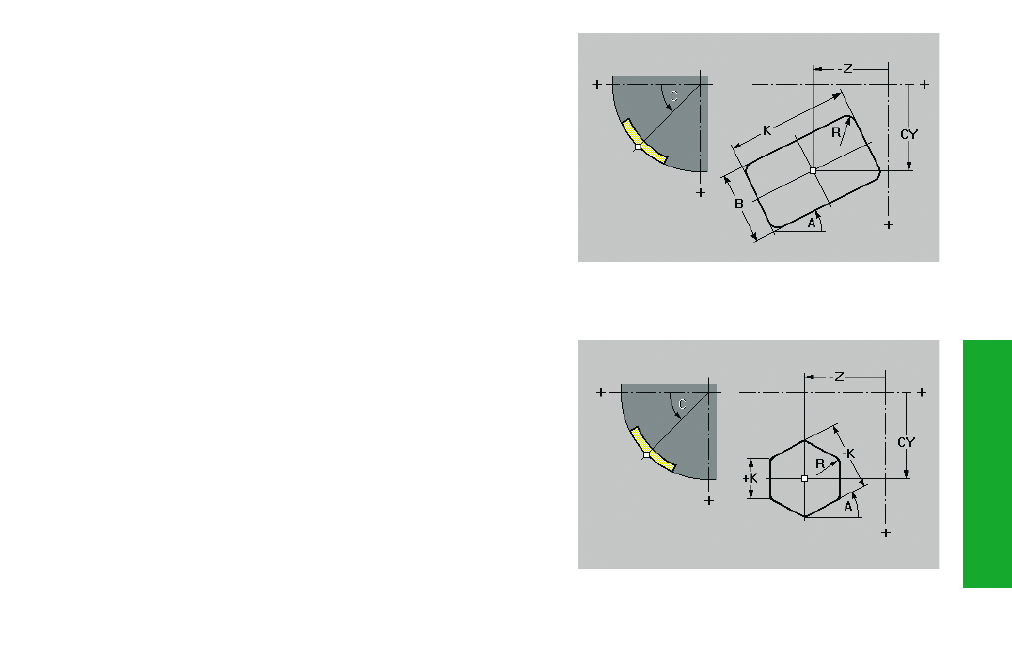

G315 define un rectángulo en la superficie cilíndrica. La figura se
programa en combinación con G794.
Parámetros
Z, C:
punto central, ángulo del punto central
CY:
punto central como medida de la figura
A:
ángulo – referencia: ver figura
K:
longitud del rectángulo
B:
Amplitud (altura) del rectángulo
R:
bisel/redondeo
• R<0: longitud del bisel (chaflán)
• R>0: radio del redondeo
Definición de figura polígono en superficie cilíndrica
G317
G317 define un polígono en la superficie cilíndrica. La figura se programa
en combinación con G794.
Parámetros
Z, C:
punto central, ángulo del punto central
CY:
punto central como medida de la figura
Q:
cantidad de aristas (3
Q 127)
A:
ángulo – referencia: ver figura
K:
entrecaras (SW)/longitud
• K<0: entrecaras
• K>0: longitud de aristas
R:
bisel/redondeo
• R<0: longitud del bisel (chaflán)
• R>0: radio del redondeo
