46
Programaci
ó
n ICP

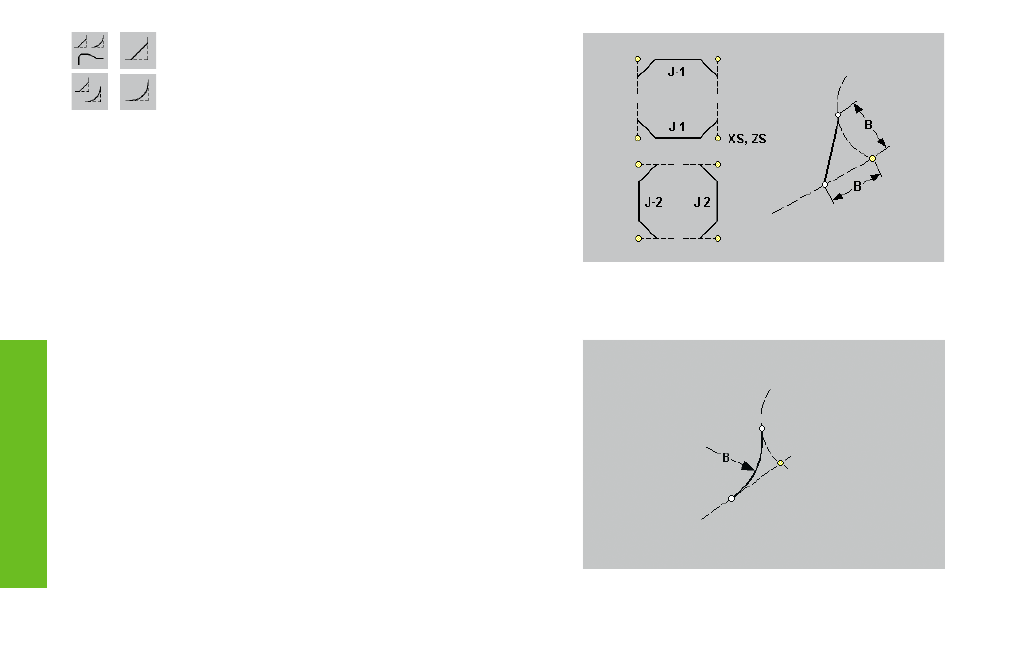

Fase (chaflán)
Redondeo
El punto de la esquina se determina mediante" XS, ZS." Introducir la
"anchura del chaflán B" / el "radio de redondeo B"
Contornos de giro: si el primer elemento del contorno ICP es un
chaflán/redondeo, "J" especifica la posición del chaflán.
Parámetros
XS, ZS:
punto de la esquina del contorno
B: anchura de chaflán / radio del redondeo
J: posición del elemento del "elemento de referencia imaginario"
• J = 1: elemento transversal en dirección +X
• J=–1: elemento transversal en dirección –X
• J = 2: elemento longitudinal en dirección +Z
• J=–2: elemento longitudinal en dirección –Z
F: avance especial
Fase/redondeo en contornos de giro
Fase/redondeo en contornos frontales/de
superficies laterales
