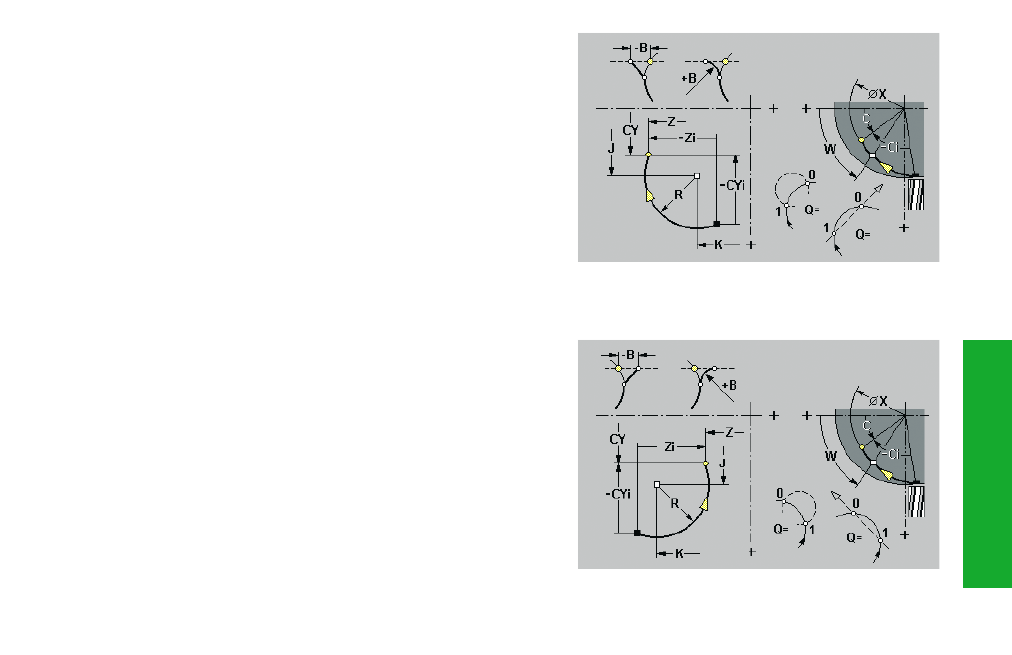

Arco circular en superficie cilíndrica G102/G103
Geometría: G112/G113 define un arco circular en un contorno de
superficie cilíndrica.
Parámetros
Z, C:
punto final, ángulo final – dirección del ángulo: ver figura
CY:
punto final como medida del tramo (referencia: G120-diámetro de
referencia)
R:
radio
K, J:
punto medio (J como medida del tramo)
W:
punto medio del ángulo – dirección del ángulo: ver figura
Q:
selección punto de corte – por defecto: Q=0
• Q=0: punto de corte cercano
• Q=1: punto de corte lejano
B:
bisel/redondeo
• B sin entrada: paso tangencial
• B=0: sin paso tangencial
• B>0: radio del redondeo
• B<0: lado del bisel (chaflán)
Mecanizado: la herramienta se desplaza de forma circular con el
avance al "punto final". El sentido de giro de G112, G113 se toma de la
figura.
Parámetros
Z, C:
punto final, ángulo final – sentido del ángulo: ver figura
CY:
punto final como medida del tramo
R:
radio
K, J:
punto central (J como medida de tramo)
W:
punto central ángulo – sentido del ángulo: ver figura
X:
punto final (X medida del diámetro) – (ajuste)
