Ciclos de roscado
Ciclo de roscado universal G31
(con y sin descripción de contorno)

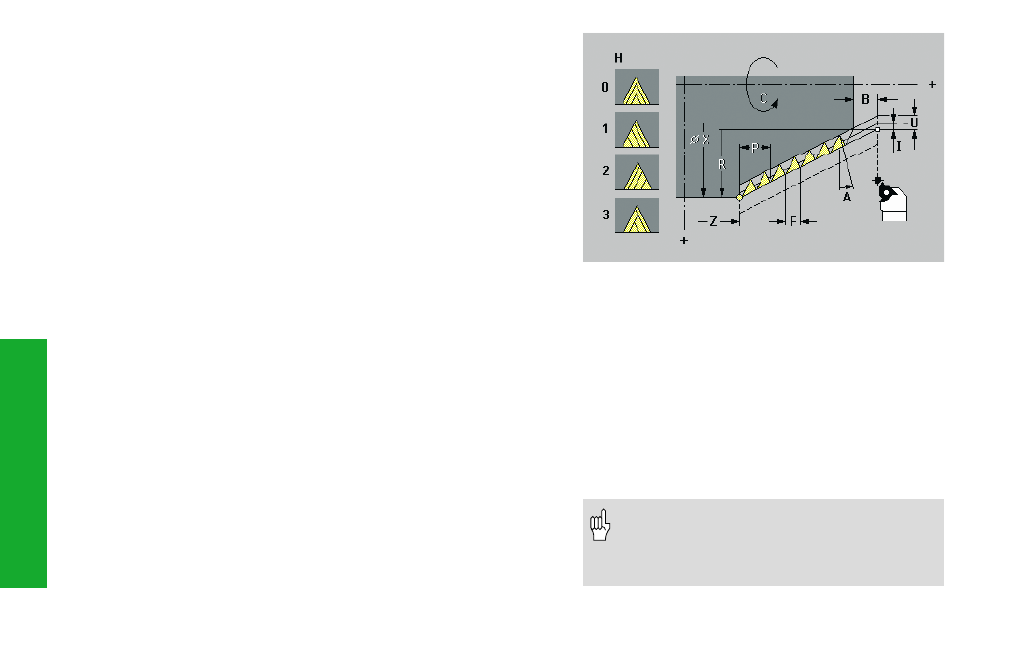

G31 genera roscados en la dirección y posición deseadas. Es posible
enlazar varias roscas. Al programar "punto final rosca", la rosca
comienza en la posición de la herramienta y termina en "X, Z". Al no
introducir "punto final rosca", el G31 espera en las frases siguientes el
elemento de contorno, en las que debe producirse la rosca (descripción
del contorno) Es posible definir hasta 6 elementos de contorno. G80
cierra la definición del contorno.
Los ajustes se calculan según U e I en "V=0 o V=1" . En "V=2 o V=3" se
calculan los ajustes a partir de la velocidad y el "paso de rosca F".
Parámetros
X, Z:
punto final rosca (X medida del diámetro)
F: paso de rosca
U: profundidad de la rosca
U > 0: rosca interior
U<=0: rosca exterior en lado longitudinal, frontal o parte trasera
I: ajuste máximo
R: diferencia radios – por defecto: 0; es válida: R=(X–XA)/2
XA=diámetro comienzo de rosca
X=diámetro final de rosca
B: longitud inicial – por defecto: B=F*velocidad/1000
P: longitud de sobrepaso – por defecto: P=F*velocidad/1000
A: ángulo de ajuste – por defecto: A=arctan(0,5*F/U);
margen: 0° < A < 60°
V: tipo de ajuste – por defecto: 0;
• V=0: sección de viruta constante en todos los cortes
• V=1: ajuste constante
• V=2: con división de corte restante – Si U/I da
como resultado un "resto", este resto es válido
para la primera aproximación. El "último corte" se
divide en cortes de 1/2-, 1/4-, 1/8- y 1/8-.
• V=3: sin división del corte restante
H:Tipo de desplazamiento – por defecto: 0
• H=0: sin desplazamiento
• H=1: desplazamiento por la izquierda
• H=2: desplazamiento por la derecha
• H=3: desplazamiento izda./dcha.alternativ.
Q: Cantidad de ciclos vacíos tras el último corte –
por defecto: 0
C: Ángulo inicial – por defecto: 0
• "Parada ciclo" se actúa al final de un corte de
rosca.
• El override de avance no está activo durante la
ejecución del ciclo.
