Mecanizado de
superficies cil
índr
icas
Fresado ranura espiral radial G798

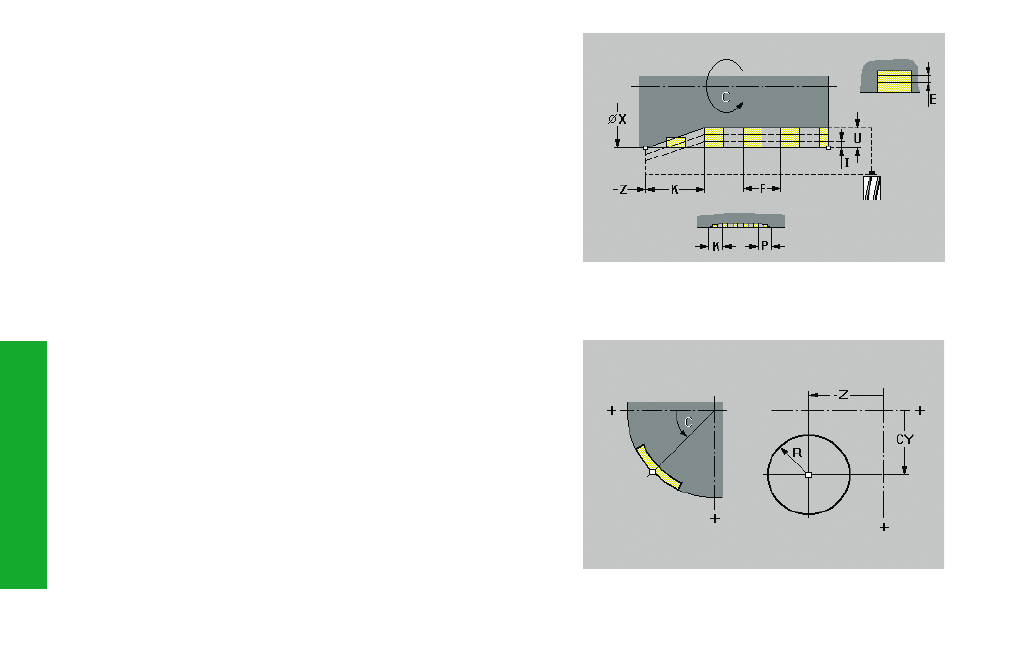

G798 fresa una ranura espiral radial a partir de la posición de la
herramienta actual hasta el "punto final X,Z". El "ángulo inicial C" define la
posición del comienzo de la ranura.
Parámetros
X:
punto final (medida del diámetro) – por defecto: posición actual X
Z:
punto final de la ranura
C:
ángulo inicial - por defecto: 0
F:
paso
P, K:
longitud de entrada, longitud de salida –por defecto: 0
U:
profundidad de ranura
I:
paso máximo – por defecto: un paso
E:
valor de reducción para reducción del paso - por defecto: 1
Definición de la figura círculo completo en superficie
cilíndrica G314
G314 define un círculo completo en la superficie cilíndrica. La figura se
programa en combinación con G794.
Parámetros
Z, C:
punto central, ángulo del punto central
CY:
punto central como medida de la figura
R:
radio del círculo
