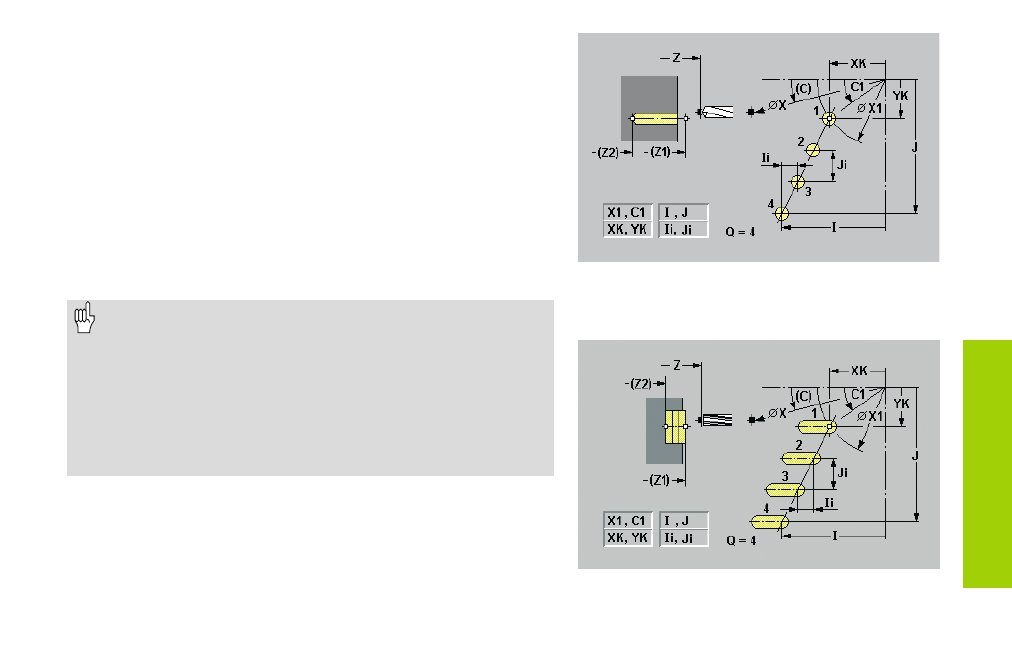

El "modelo lineal" se activa en ciclos de taladrado (taladrado, taladrado
profundo, roscado con macho) y ciclos de fresado (ranura, contorno
ICP) , para ajustar modelos de taladrado y de fresado a distancias
iguales en una línea en la superficie frontal.
El "modelo de "punto inicial/final" y las posiciones del modelo individuales
se describen con las siguientes combinaciones de parámetros:
• Modelo de punto de arranque:
• X1, C1 o
• XK, YK
• Posiciones del modelo:
• Ii, Ji y Q
• I, J y Q
• Modelo de taladrado: el MANUALplus genera las órdenes
M12, M13 (desbl./bloquear freno de zapatas con las
condiciones siguientes: la hta. de taladrado/roscado con
macho tiene que estar "accionada" (Parám. "HTA. accionada
H") y la "direcc. de giro MD" tiene que estar definida.
• Contornos de fresado ICP: cuando el arranque del fresado
se encuentra fuera de las coord. del cero se añade la
distancia arranque del contorno de las coord. del cero a la
posición del modelo.
