95
Mecanizado de superficie frontal
Ciclos de contorno y de fresado de figuras en superficie
frontal G793

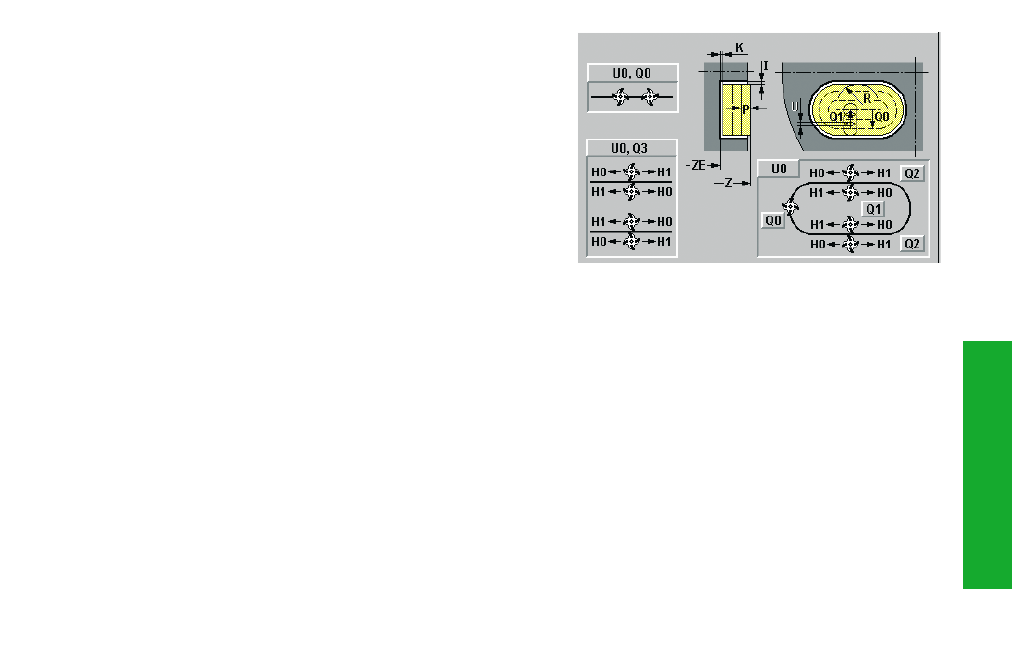

G793 fresa figuras o "contornos libres" en la superficie frontal.
Al G793 le sigue la figura que se va a fresar o "contorno libre":
• Figura: G304 – círculo, G305 – rectángulo o G307 – polígono
seguido de G80.
• Contorno libre: G100 – punto inicial del contorno libre; descripción
del contorno con G101..G103; G80 – fin de la descripción del contorno
Parámetros
Z, ZE:
vértice superior de fresado, base de fresado
P: paso máximo – por defecto: un paso
U: factor de superposición – por defecto: 0
• U=0: fresados de contorno
• U>0: superposición mínima = U*diámetro de fresado
R: radio de entrada (radio del arco de entrada/salida) – por defecto: 0
• R=0: el elemento de contorno arranca directamente – a
continuación ajuste de profundidad vertical
• R>0: la fresadora atraviesa el arco de entrada/de salida
• R<0 en esquinas interiores: la fresa atraviesa el arco de
entrada/de salida
• R<0 en esquinas exteriores: longitud del elemento lineal de
entrada/salida
I: sobremedida paralela al contorno
K: sobremedida en dirección del ajuste
F: Avance de ajuste (para ajuste de profundidad) – por defecto:
avance activo
E: avance reducido para elementos circulares – por defecto:
avance actual
H: dirección de rotación de fresado – por defecto: 0
• H=0: en sentido contrario
• H=1: en el mismo sentido
Q: tipo de ciclo (= lugar de fresado) – por
defecto: 0
fresados de contorno (U=0)
• Q=0: punto medio de fresado en el
contorno
• Q=1 – contorno cerrado: fresado interior
• Q=1 – contorno abierto: a la izquierda en
la dirección del mecanizado
• Q=2 – contorno cerrado: fresado exterior
• Q=2 – contorno abierto: a la derecha en la
dirección del mecanizado
• Q=3 (contornos abiertos): ver figura
Fresado de cajeras (U>0)
• Q=0: del interior al exterior
• Q=1: del exterior al interior
O: desbastar/acabar – por defecto: 0
• O=0: desbastar
• O=1: Schlichten
