111
Herramientas neutrales

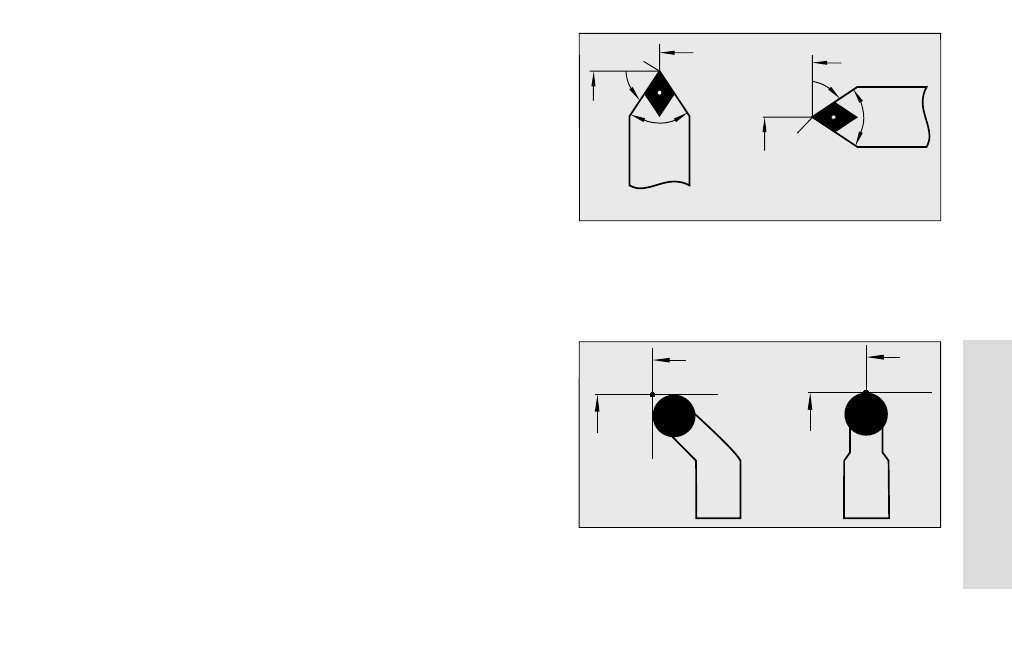

La orientación de herramientas WO=2, 4, 6, 8 son válidas para htas.
"neutrales". Neutral quiere decir que la cuchilla es perpendicular al eje X o
Y. Para la asignación de cotas de htas. "neutrales": ver figura superior
dcha.
WO = 2
WO = 8
Z
X
A
R
Z
X
B
A
R
B
Z
X
Z
X
WO = 1
WO = 2
Herramientas fungiformes
Ángulo de punta "B=0" es el criterio para una herramienta
fungiforme. El "punto de referencia" para determinar la "medida de ajuste
X, Z" en herramientas fungiformes depende de la orientación de la
herramienta. Para asignación de cotas de herramientas fungiformes
con "WO=1" y "WO=2“: ver fig. inferior dcha.
Her
ramientas de t
o
rnear
