29

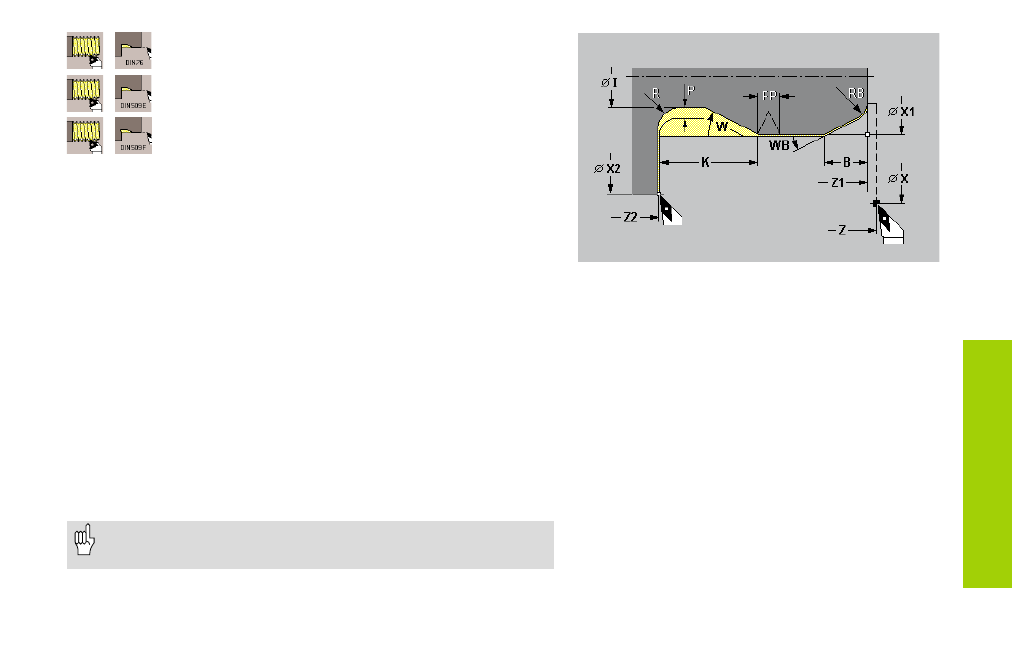

Ciclos de tallado libre
Tallado libre de rosca DIN 76
Tallado libre DIN 509 E
Tallado libre DIN 509 F
Los ciclos producen el tallado libre, desbastan el perfil del cilindro, el cilindro
original y la superficie plana que sigue.
El parámetro de tallado libre no dado lo proporciona el MANUALplus en la
tabla de normas.
Tallado libre: al introducir la "Medida P" , el mecanizado se divide en
pretorneado y torneado de acabado. "P“ es la medida longitudinal. La
medida transversal es siempre 0,1 mm.
Indicaciones para los parámetros de ciclo:
FP:
Paso de rosca (en tallado libre)
– por defecto: FP: determinado por el diámetro
E: avance reducido (al profundizar) –
por defecto: avance F
R: Radio de tallado libre – por defecto: tabla de normas. El radio de
tallado libre se lleva a cabo a ambos lados del tallado libre.
B: Longitud de corte del cilindro – por defecto: sin corte de cilindro
WB: Ángulo de corte – por defecto: 45 °
RB: Radio de corte – por defecto: sin radio de corte
Se observarán los parámetros introducidos– incluso si la tabla de
normas prevé otros valores.
Ejemplo: tallado libre de rosca DIN 76
