Ciclos de roscado
Roscado cónico
Roscado API

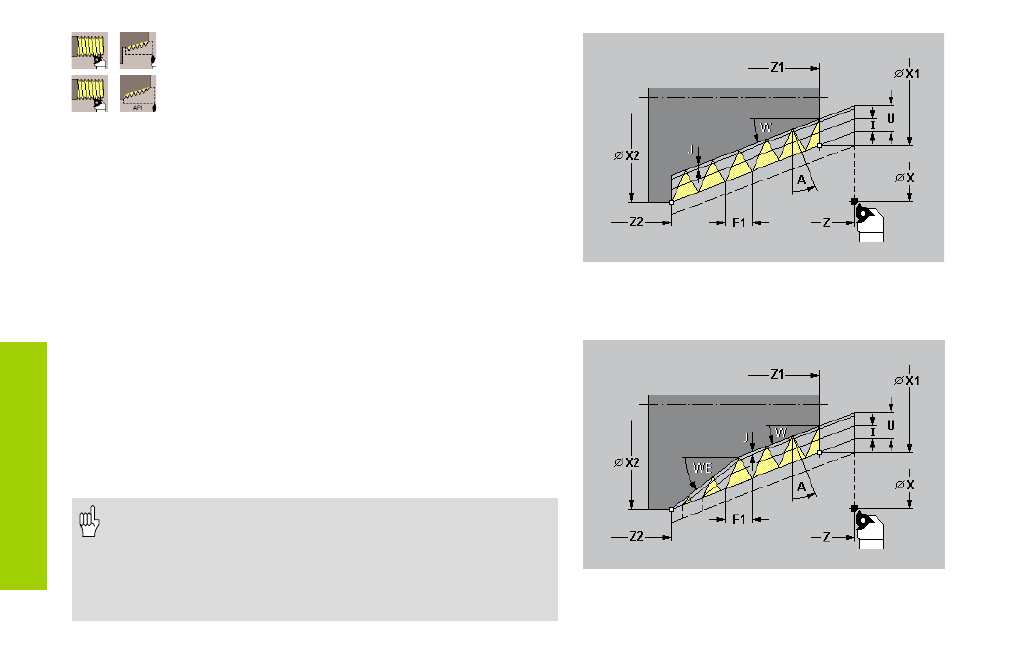

El ciclo realiza un roscado cónico API de una o varias entradas. La
fabricación de una rosca interior o exterior se ajusta mediante la tecla
de función. El cabezal comienza en el "Punto de arranque X" y termina en
el "Punto final Z2“ (sin avance y retroceso). En los roscados API
disminuye la profundidad de la rosca en la salida de rosca.
Indicaciones para los parámetros de ciclo:
F1:
Paso de la rosca (se evalúa como avance)
U:
Profundidad de la rosca – por defecto:
• Roscas exteriores: U=0.6134*F1
• Roscas interiores: U=–0.5413*F1
I:
1ª profundidad de corte – por defecto: I se calcula dependiendo
de U y F1
A:
Ángulo de aproximación– por def.: 30°; zona: –60° < A < 60°
• A<0: aproximación al flanco izquierdo
• A>0: aproximación al flanco derecho
J:
Profundidad de corte restante – por defecto: 1/100 mm
D:
Número de cortes – por defecto: 1
E:
Paso incremental (aumenta/disminuye el paso por rotación
alrededor de E) – por defecto: 0
• "Parada ciclo“ se activa al final de un corte de rosca.
• La anulación del avance y de la rosca no se halla activada
durante la ejecución del ciclo.
• La función "Último corte" se puede seleccionar tras el
transcurso del ciclo. Se repite el último paso de rosca, en el
cual es posible efectuar una corrección con los volantes.
Roscado cónico
Roscado API
