Ciclos de mecanizado
¡Atención! Peligro de colisión
Tras un corte la herramienta retrocede en
diagonal para aproximarse al corte
siguiente. Programar un recorrido adicional
si existe riesgo de colisión.

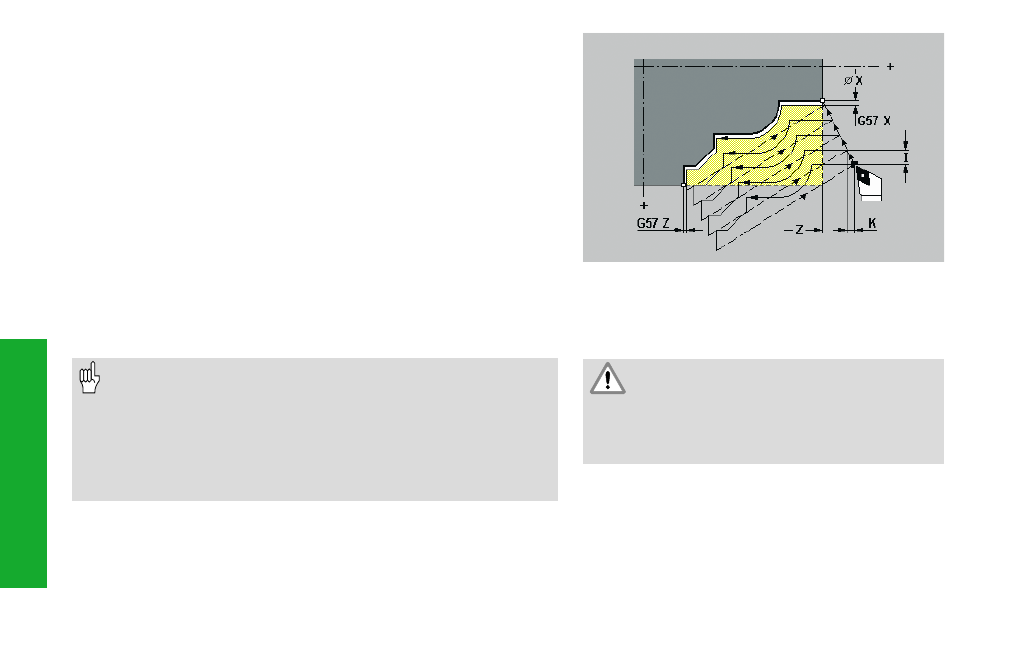

Ciclo de repetición de contorno sencillo G83
G83 realiza varias veces las funciones programadas en las frases siguientes.
En las frases siguientes se programan recorridos de desplaz. sencillos o ciclos
sin descripción del contorno. G80 finaliza el ciclo de mecanizado.
G83 comienza el mecanizado del ciclo a partir de la posición de la hta. Antes de
cada corte el ciclo se aproxima según "I, K". A continuación se efectúa el
mecanizado definido en las frases siguientes, en las que la distancia de la
posición de la hta. al punto inicial del contorno se toma como "medida". G83
repite este proceso hasta alcanzar el "punto inicial".
Posición de la hta. al final del ciclo: punto de arranque del ciclo.
En G83 no se deben hacer cajeras ni siquiera mediante la llamada de
subprogramas.
Parámetros
X, Z:
punto de inicio (medida del diámetro X)
I/K: ajuste máximo (introducir I, K sin signos)
• Corrección del radio de corte: no se lleva a cabo – la
corrección del radio de corte se puede programar
separadamente con G41/
G42 y volver a desconectar con G40.
• Sobremedidas: las sobremedidas G57se compensan. Una
sobremedida G58-se compensa cuando el SRK está activado. Las
sobremedidas permanecen activadas tras la ejecución del ciclo.
