Programaci
ó
n ICP
Rosca de tallado libre DIN 76
Tallado libre DIN 509 E
Tallado libre DIN 509 F

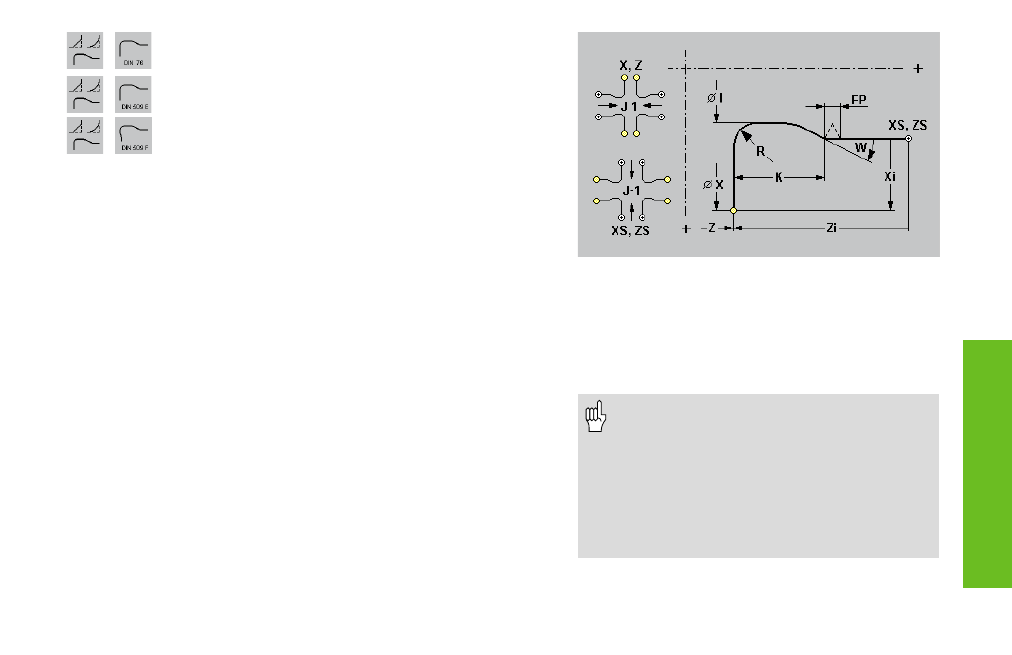

Un "tallado libre" se compone de elemento longitudinal, tallado libre y elemento
transversal. La definición del tallado libre puede comenzar con el elemento
longitudinal/transversal.
Rosca de tallado libre: el diámetro del elemento longitudinal representa el
diámetro de rosca (roscas interiores: diámetro del núcleo)
Los parám. no introducidos los determina el MANUALplus a partir de la tabla
de normas. En el tallado libre se aplica:
• "FP" se determina por el "XS"
• „I, K, W, y R" se determinan por "FP"
Parámetros (dependientes del tipo de tallado libre)
XS, ZS:
punto de inicio del tallado libre
X, Z:
punto final del tallado libre
FP:
paso de rosca
I:
diám. de tallado libre/prof. de tallado libre – por def: tabla normas
K:
longitud de tallado libre – por def.: tabla de normas
W:
ángulo de tallado libre– por def.: tabla de normas
R:
radio de tallado libre – por def.: tabla de normas
P:
profundidad transversal – por def.: tabla de normas
A:
ángulo transversal – por def.: tabla de normas
U:
medida de rectif. – por def.: sin medida de rectificación
J:
Posición del elemento – por def.: 1
• J=1: el tallado libre comienza con el elemento
longitudinal
• J=–1: el tallado libre comienza con el
elemento transversal
F:
Avance especial
• "J" no se puede introducir en la superpos. y no se
puede cambiar en la modificación de la
programación.
• En roscas interiores es necesario introducir
"FP“ ya que el diám. del elemento long. no es el
diám. de rosca. Si se utiliza la determ. del paso
de rosca mediante el MANUALplus, se
producirán menos anomalías.
