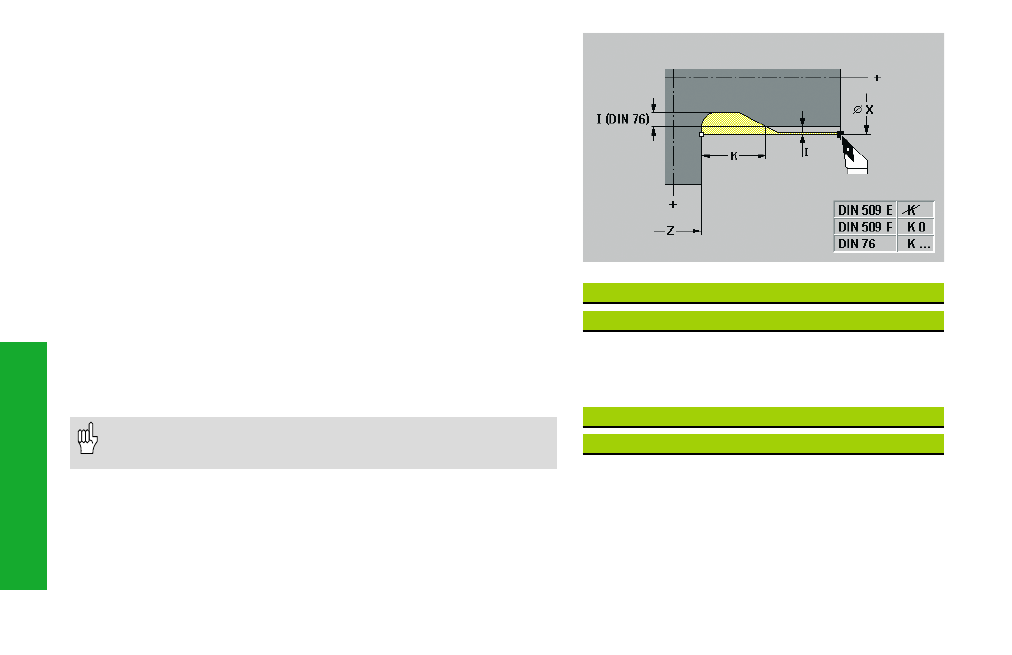

Ciclo de tallado libre G85
G85 elabora tallados libres según DIN 509 E, DIN 509 F y DIN 76
(tallado libre de rosca). "K" define el tipo de tallado.
Parámetro de tallado libre: ver tabla
El cilindro antepuesto se mecaniza cuando la herramienta en el diámetro
del cilindro ("X") se posiciona "antes" de dicho cilindro.
Parámetros
X, Z:
punto de destino (medida de diámetro X)
I:
Sobremedida de profundidad
• DIN 509 E, F: sobremedida de rectificación – por def.: 0
• DIN 76: profundidad de tallado libre
K:
longitud de tallado y tipo de tallado
• K sin introducción: DIN 509 E
• K=0: DIN 509 F
• K>0: longitud de tallado libre en DIN 76
E:
avance reducido (para el acabado del tallado libre) – por def:
avance activo
Ángulo de tallado libre en el tallado libre DIN 509 E y F: 15°
Ángulo transversal en el tallado libre DIN 509 F: 8°
• Corrección del radio de corte: no se efectúa.
• Sobremedidas: no se compensan
Tallado libre DIN 509 E
Diámetro
I
K
R
< 18
0,25
2
0,6
> 18 - 80
0,35
2,5
0,6
> 80 0,45
4
1
Tallado libre DIN 509 F
Diámetro
I
K
R
P
< 18
0,25
2
0,6
0,1
> 18 - 80
0,35
2,5
0,6
0,2
> 80
0,45
4
1
0,3
I = profundidad de tallado libre
K = longitud de tallado libre
R = radio de tallado libre
P = profundidad transversal
Ciclos de tallado libre
