Ciclos de roscado

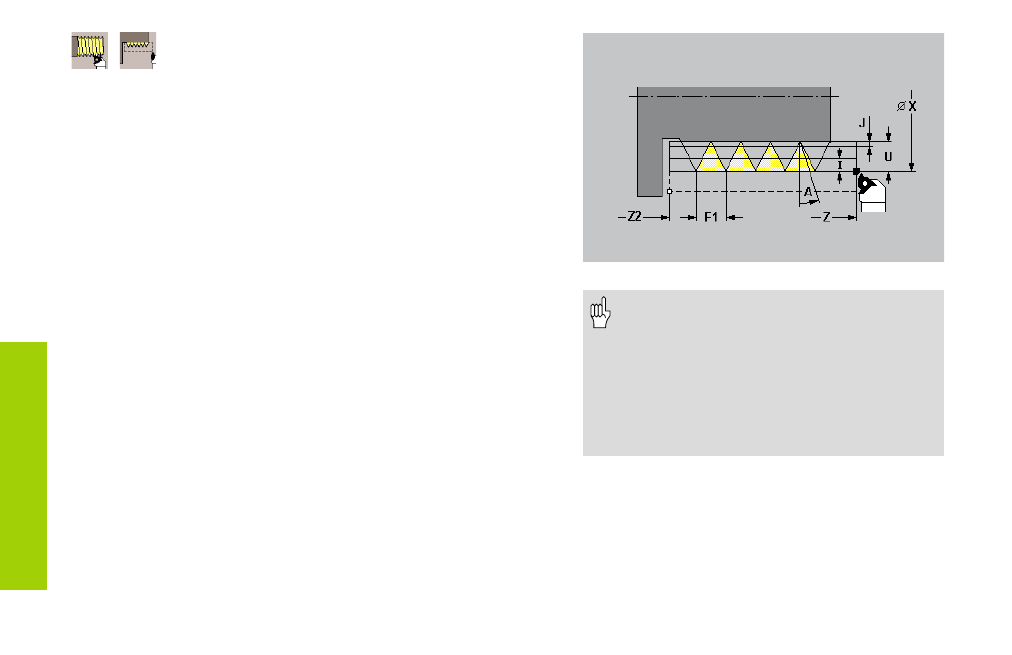

Ciclo de roscado (longitudinal) – ampliado
El ciclo elabora una rosca de una o varias entradas. Con la tecla de
función se ajusta la elaboración de una rosca interior o exterior. La
rosca comienza en el "punto de arranque X“ y termina en el "punto
final Z2“ (sin avance y retroceso)
Indicaciones para los parámetros de ciclo:
F1:
Paso de rosca (se evalúa como avance)
U Profundidad de la rosca – por defecto:
• Roscas exteriores: U=0.6134*F1
• Roscas interiores: U=–0.5413*F1
I: 1. profundidad de corte – por defecto: I se calcula dependiendo
de U y F1.
A: Ángulo de aproximación – por defecto: 30°; zona: –60° < A <
60°
• A<0: aproximación al flanco izquierdo
• A>0: aproximación al flanco derecho
J: Profundidad de corte sobrante – por defecto: 1/100 mm
D: Número de cortes – por defecto: 1 vuelta de rosca
E: Paso incremental (aumenta/disminuye el paso por rotación
alrededor de E) – por defecto: 0
• "Ciclo parada“ se activa al final de un corte
de roscado.
• El avance y el override del husillo no están
activados durante el desarrollo del ciclo
• La función "último corte" se puede
seleccionar tras el desarrollo del ciclo. Se
repite el último corte del ciclo, que se
puede corregir por medio de los volantes.
