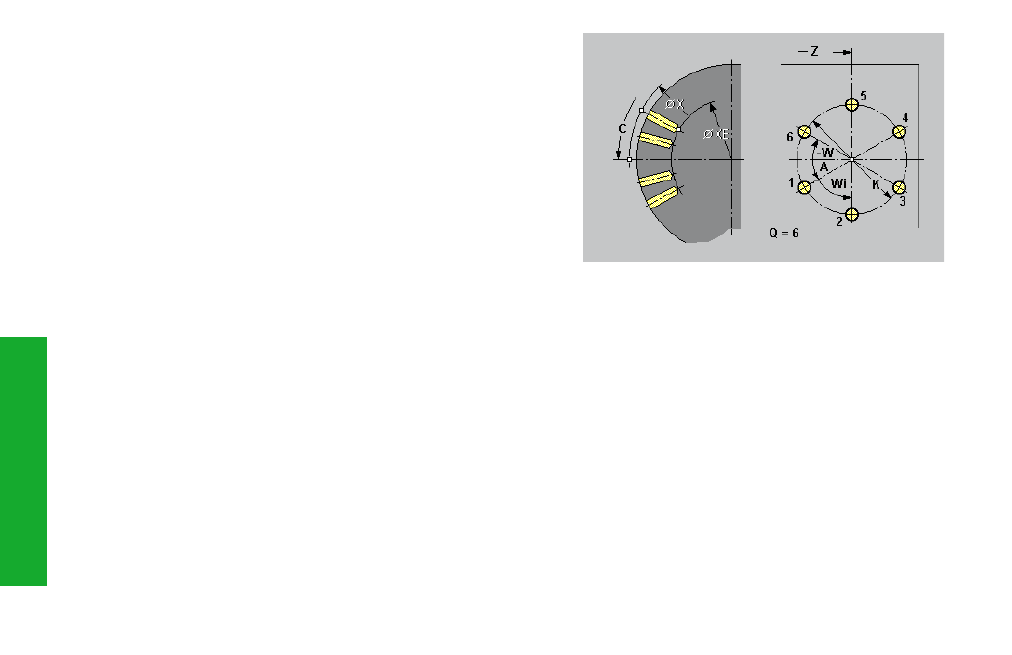

Modelo circular lateral G746
G746 crea modelos de taladrado o de figuras equidistantes en un círculo
o arco de círculo en la superficie lateral. Si no se introduce "XE", se tiene
en cuenta el ciclo de taladrado/de fresado o la descripción de la figura de
la siguiente frase NC – ciclo de taladrado G71, G74 , G36 o figura G314,
G315, G317 (mecanizado de fresado)
Parámetros
Z, C:
punto central, ángulo (punto central modelo en coordenadas
polares)
X, XE:
punto de inicio, punto final taladrado/mecanizado de fresado
(medida del diámetro)
K:
diámetro del modelo
A, W:
ángulo inicial/final
Wi:
incremento angular– distancia a la posición siguiente
Q:
cantidad de taladrados/figuras – por defecto: 1
V:
sentido de giro (aconsejable, si W está definido) – por defecto: 0
Posición de taladrados/figuras
• V=0: en el arco del círculo
• V=1: a partir de A en el sentido de las agujas del reloj
• V=2: a partir de A en sentido contrario a las agujas del reloj
