Ciclo de fresado de figura y de contorno en superficie
cilíndrica G794
G794 fresa figuras o "contornos libres" en la superficie cilíndrica.
Al G794 le sigue la figura de fresado o el "contorno libre":
• Figura: G314 – círculo, G315 – rectángulo o G317 – polígono seguido
de G80.
• Contorno libre: G110 – inicio contorno libre; descripción de contorno
con G111..G113; G80 – final de la descripción del contorno
Parámetros
X, XE: arista superior de fresado (diámetro), base de fresado
P:
paso máximo – por defecto: un paso
U: factor de recubrimiento – por defecto: 0
• U=0: fresar contorno
• U>0: recubrimiento = U*diámetro de fresado
R: radio de llegada (radio arco de entrada/salida) – por defecto: 0
• R=0: el elemento de contorno se arranca directamente
• R>0: el fresado pone en marcha arco de entrada/de salida
• R<0 en esquinas interiores: el fresado pone en marcha arco de
entrada/de salida
• R<0 en esquinas exteriores: longitud elemento de entrada/de
salida lineal
K, I: sobremedida paralela al contorno, sobremedida en sentido de
aproximación
F: avance de paso (para ajuste en profundidad) por defecto: avance
activo
E: avance reducido para elementos circulares por defecto: avance
actual
H: sentido de marcha de fresado – por defecto: 0
• H=0: en sentido contrario
• H=1: en el mismo sentido
Q: tipo de ciclo (= lugar de fresado) – por defecto: 0
Fresado de contorno (U=0)
• Q=0: punto central de fresado en el contorno
• Q=1 – contorno cerrado: fresado interior
• Q=1 – contorno abierto: a la izda. en el
sentido del mecanizado
• Q=2 – contorno cerrado: fresado exterior
• Q=2 – contorno abierto: a la derecha en el
sentido del mecanizado

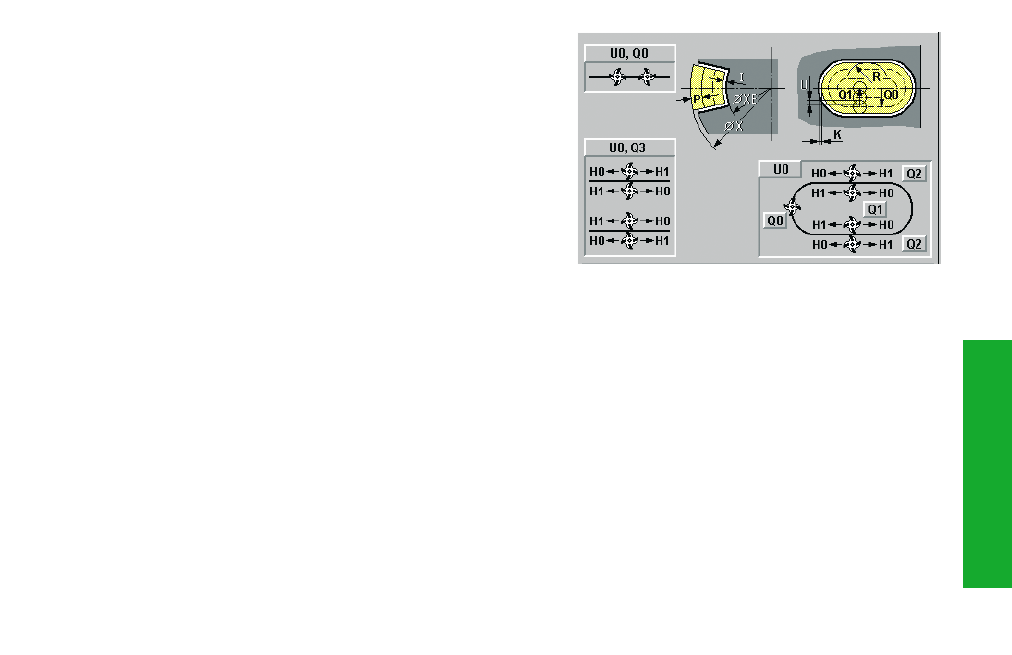

• Q=3: ver figura
Fresado de cajeras (U>0)
• Q=0: del interior al exterior
• Q=1: del exterior al interior
O: desbastado/acabado - por defecto: 0
• O=0: Schruppen
• O=1: Schlichten
