40
Modelo de taladr
ado y fr
esado

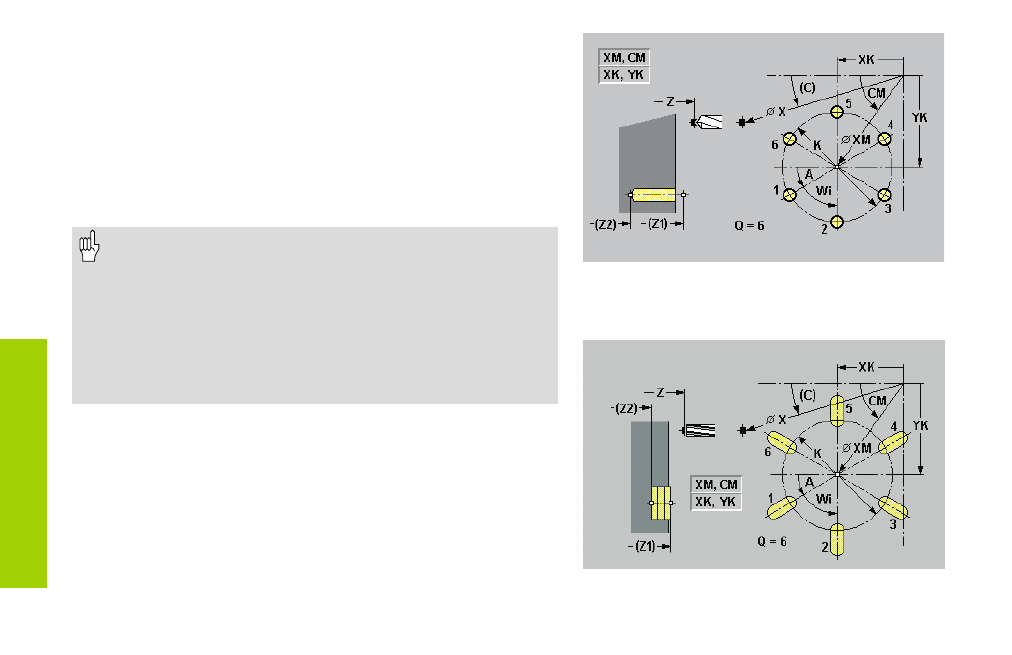

Modelo circular axial
El "modelo circular" se activa en ciclos de taladrado (taladrado, taladrado
profundo, roscado con macho) y ciclos de fresado (ranura, contorno
ICP), para elaborar modelos de taladrado/de fresado a distancias iguales
en un círculo o arco circular en la superficie frontal.
El punto central del arco circular y las posiciones del modelo individuales
se describen con las siguientes combinaciones de parámetros:
• XM, CM
• XK, YK
• Modelo de taladrado: el MANUALplus genera las órdenes
M12, M13 (bloquear/desbl. freno de zapatas) con las
condiciones siguientes: la hta. de taladrado/hta. de roscado
con macho tiene que estar "accionada" (parám."HTA.
accionada H") y la "direcc. de giro MD" definida.
• Contornos de fresado ICP: cuando el arranque de un
contorno se encuentra fuera de las coord. del cero se añade
la distancia inicio del contorno de coord. cero a la posición
del modelo.
