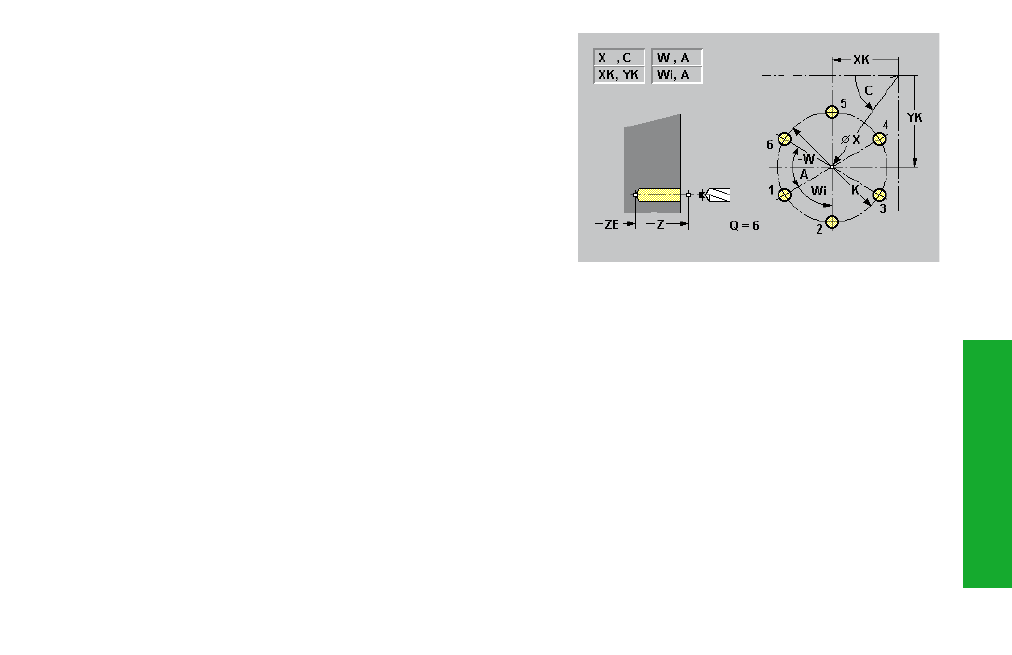

Modelo circular frontal G745
G745 crea modelos de taladrado o de fresado equidistantes en un
círculo o arco de círculo en la superficie frontal. Si no se introduce "ZE",
se tiene en cuenta el ciclo de taladrado/de fresado o la descripción de la
figura de la siguiente frase NC – el ciclo de taladrado G71, G74, G36 o la
figura G304, G305, G307 (mecanizado de fresado)
Parámetros
XK, YK:
punto central modelo (coordenadas cartesianas)
Z, ZE:
punto inicial, punto final del mecanizado de taladrado/fresado
X, C:
diámetro/ángulo – punto central del modelo (coordenadas
polares)
K:
diámetro del modelo – por defecto: se toma como diámetro
modelo la posición actual X
A, W:
ángulo inicial/final – posición del primer/último taladrado/figura
Wi:
ángulo final – distancia a la posición siguiente
Q:
cantidad de taladrado/figuras – por defecto: 1
V:
sentido del giro (aconsejable, cuando W está definido) – por
defecto: 0
Posición de los taladrados/figuras:
• V=0: en el arco del círculo
• V=1: a partir de A en el sentido de las agujas del reloj
• V=2: a partir de A en sentido contrario a las agujas del reloj
