Herramientas de tornear
Parámetros de herramienta
X, Z:
medida de ajuste
R:
radio de corte
WO:
orientación de la herramienta (clave: ver figura)
A:
ángulo de ajuste – margen: 0°<=A<=180°
B:
ángulo de punta – margen: 0°<=B<=180°
DX, DZ: corrección debida al desgaste por rozamiento
Q:
(referencia al) texto de la herramienta
MD:
sentido del giro (3=M3; 4=M4) – por defecto: no especificado
TS:
velocidad de corte – por defecto: no especificado
TF:
avance – por defecto: no especificado
PT:
tiempo de parada – por defecto: no especificado
RT:
tiempo de parada restante (campo de indicación)
PZ:
número de piezas – por defecto: no especificado
RZ:
número de piezas restantes (campo de indicación)

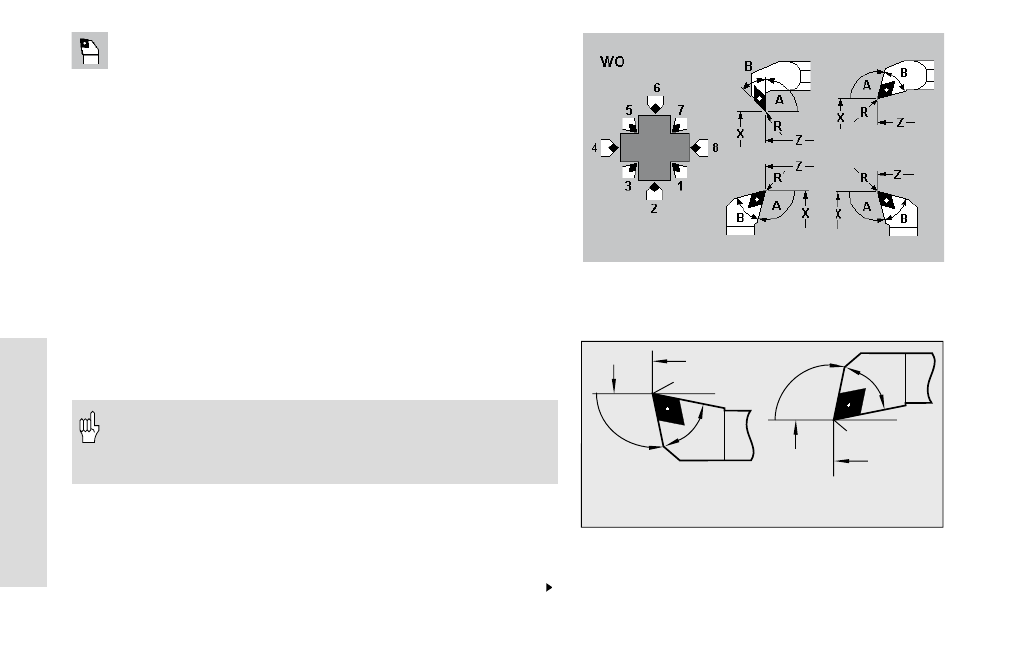

La dirección del ángulo de ajuste depende de la orientación de la
herramienta. Para la asignación de cotas de las herramientas de
reducción de desbaste o de acabado para el mecanizado longitudinal
con WO = 1, 3, 5, 7: ver figura superior dcha.
Herramientas transversales
En la definición de datos de herramientas, las herramientas transversales y
longitudinales no se distinguen. Para la asignación de cotas de herramientas
transversales con orientación de herramienta WO =1 y WO =7: ver figura
inferior dcha.
WO = 1
WO = 7
Z
Z
X
X
B
B
A
A
R
R
Continúa en la pág, siguiente
