Ciclos de taladrado
Fresado de rosca axial

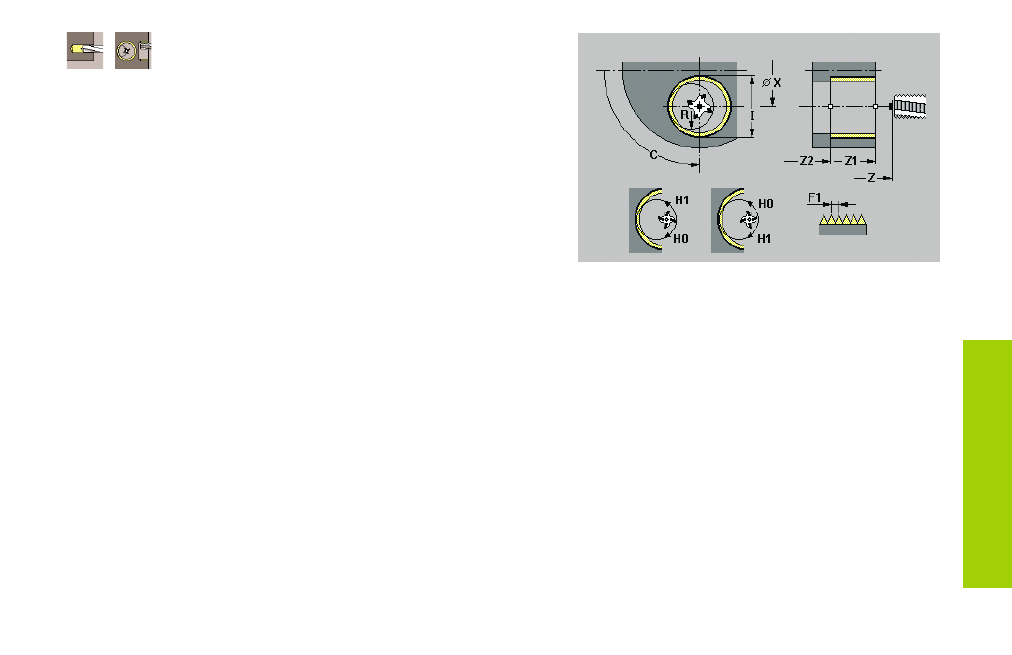

El ciclo fresa una rosca en un taladro existente
La hta. se posiciona en el interior del taladro en el "Extremo de rosca". A
continuación la hta. se pone en marcha en "Radio de entrada R," fresa la
rosca con una rotación de 360° y se ajusta en el "Paso de rosca F". A
continuación el ciclo activa la hta. y la devuelve al punto de inicio.
Indicaciones para los parámetros de ciclo:
C:
ángulo de husillo (posición del eje C)
Z1: punto de arranque rosca – por defecto: punto de arranque Z
Z2: final de la rosca
I: diámetro interior rosca
R: radio de entrada – por defecto: (I – diámetro de fresado)/2
F1: paso de rosca
J: dirección de rosca – por defecto: 0
• J=0: derecha
• J=1: izquierda
H: Sentido del fresado – por defecto: 0
• H=0: en contra del avance
• H=1: a favor del avance
