97
Mecanizado de
superficie frontal

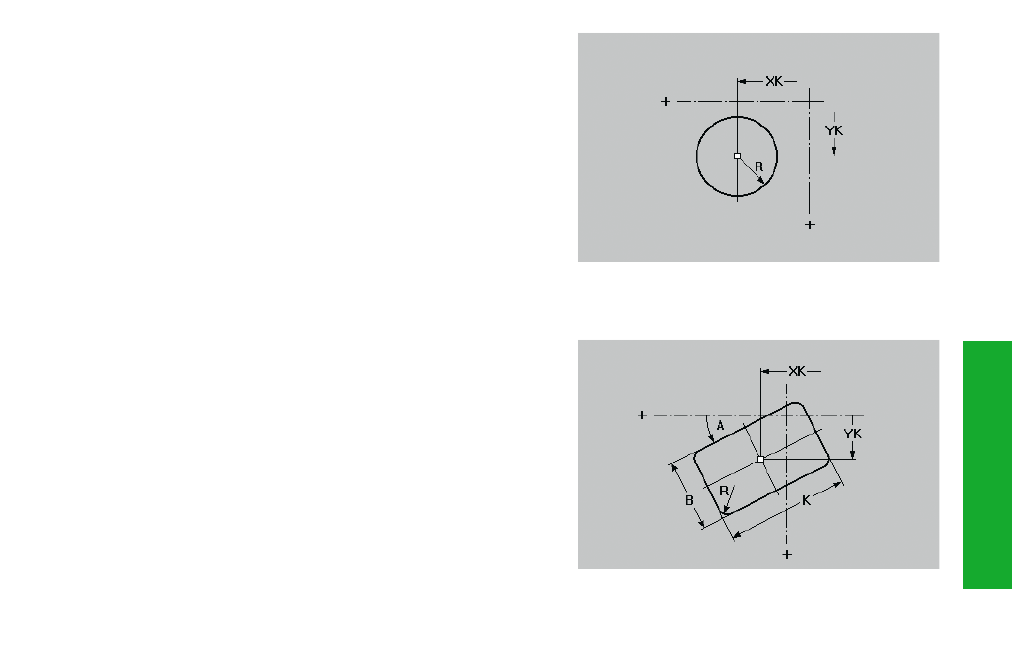

Definición de figura círculo completo en superficie
frontal G304
G304 define un círculo completo en la superficie frontal. Esta figura se
programa en combinación con G793 o G797.
Parámetros
XK, YK:
punto central
R:
radio del círculo
Definición de figura rectángulo en superficie frontal
G305
G305 define un rectángulo en la superficie frontal. Esta figura se
programa en combinación con G793 o G797.
Parámetros
XK, YK:
punto central
A:
ángulo – referencia: ver figura
K:
longitud del rectángulo
B:
altura del rectángulo
R:
bisel/redondeo
• R<0: longitud del bisel
• R>0: radio del redondeo
