53
Movimiento lineal G1
La herramienta se desplaza de forma lineal con un avance al "punto final"
Parámetros:
X, Z: punto final (medida diámetro X)

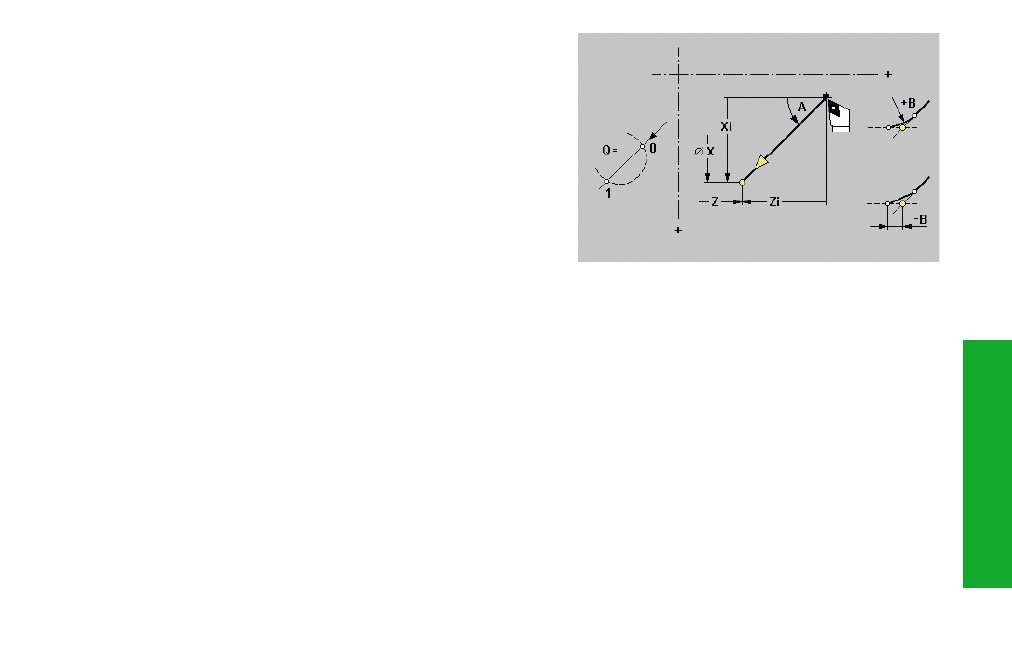

A: ángulo – dirección del ángulo: ver figura explicativa.
B: Fase/redondeo
• B sin entrada: paso tangencial
• B=0: paso no tangencial
• B>0: radio del redondeo
• B<0: amplitud de la fase (chaflán)
E: avance especial – sin entrada: avance activo
Q: selección punto de corte – por defecto: Q=0
Movimientos lineales y cir
cular
es simples
