Modelos de
taladr
ado y fr
esado

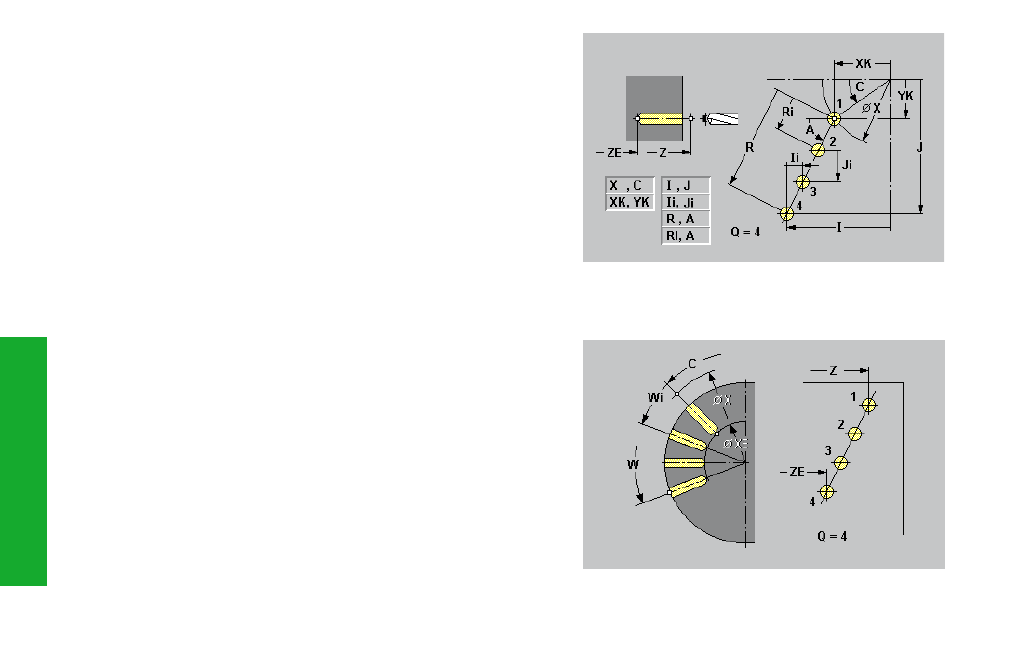

Modelo lineal lateral G744
G744 elabora modelos de taladrado o de figura equidistantes en una línea
en la superficie lateral. Si no se introduce "XE", se tendrá en cuenta el
ciclo de fresado/de taladrado o la descripción de la figura de la siguiente
frase NC- ciclo de taladrado G71, G74, G36 o figura G314, G315, G317
(mecanizado de fresado)
Parámetros
Z, C:
punto inicial, ángulo inicial (coordenadas polares)
X, XE:
punto inicial, punto final del taladrado/mecanizado de fresado
(medida del diámetro)
ZE, W:
punto final, modelo ángulo final
Wi:
incremento angular – distancia a la posición siguiente
Q:
cantidad de taladrados / figuras – por defecto: 1
Modelo lineal frontal G743
G743 elabora modelos de taladrado y fresado o modelos de fresado en la
superficie frontal. Al no introducir "ZE", el ciclo de taladrado/fresado o la
descripción de la figura se tiene en cuenta la siguiente frase NC – ciclo
de taladrado G71, G74, G36 o figura G304, G305, G307 (mecanizado de
fresado).
Parámetros
XK, YK:
punto inicial del modelo (coordenadas cartesianas)
Z, ZE:
punto inicial, punto final del mecanizado de fresado/taladrado
X, C:
diámetro, ángulo inicial (coordenadas polares)
A:
ángulo del modelo
I, J; Ii, Ji: punto final del modelo; distancia del modelo
R, Fi:
longitud del modelo, distancia a la posición siguiente
Q:
cantidad de taladrados/figuras – por defecto: 1
