Movimiento circular
G2, G3 – medida del punto medio incremental
G12, G13 – medida del punto medio absoluto
La hta. se desplaza según un círculo con un avance al "punto final." La
dirección de giro de G2, G3 o G12, G13
Parámetros
X, Z:
punto final (medida de diámetro X)
R: radio
Q: selección punto de corte – por defecto: Q=0
B: Fase/redondeo
• B sin entrada: paso tangencial
• B=0: paso no tangencial
• B>0: radio del redondeo
• B<0: amplitud de la fase (chaflán)
E: avance especial – sin entrada: avance activo
en G2, G3:
I, K:
punto medio incremental (distancia punto inicial – punto medio;
medida del diámetro I)
en G12, G13:
I, K:
punto medio absoluto (medida del diámetro I )

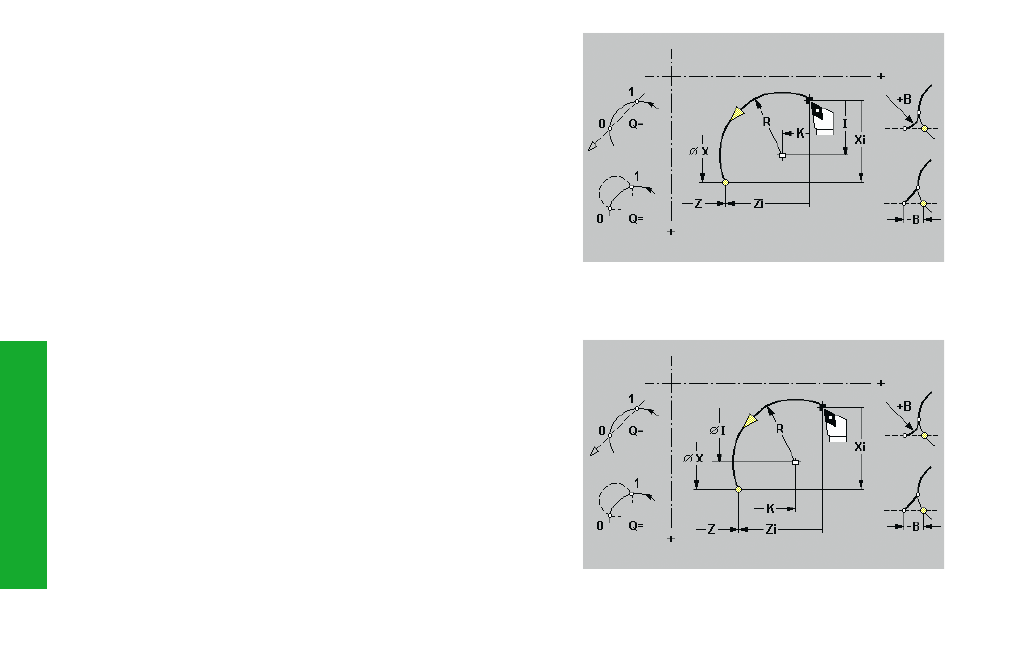

Ejemplo: movimiento circular G2
Ejemplo: movimiento circular G12
