Ciclos de roscado
Roscado cónico G353

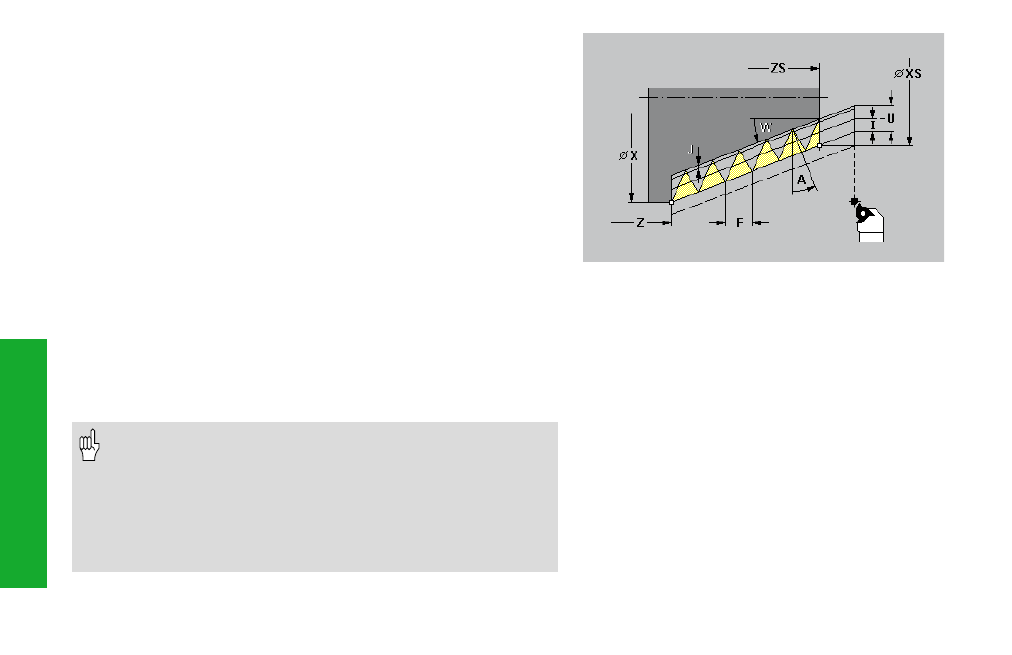

G353 elabora un roscado cónico de una o varias salidas. El roscado
comienza en "XS, ZS" y termina en "X, Z“.
Parámetros
XS,ZS: punto de arranque de rosca (diámetro de medida XS)
X, Z:
punto final de rosca (medida del diámetro X )
F:
paso de rosca
U:
profundidad de rosca
• U > 0: rosca interior
• U<=0: rosca exterior en lado longitudinal, frontal o trasero
I:
ajuste máximo – por defecto: I se calcula del paso de rosca y la
profundidad de rosca
A:
ángulo de ajuste – por defecto: 30°; margen: –60° < A < 60°
• A>0: ajuste por flanco derecho
• A<0: ajuste por flanco izquierdo
D:
número de filetes – por defecto: 1
W:
ángulo cónico – por defecto: 0°; margen: –45° < W < 45°
J:
profundidad de corte restante – por defecto: 1/100 mm
E:
paso variable (aumenta/disminuye el paso por giro en E) – por
defecto: 0
• "Parada ciclo" se activa al final de un corte de rosca.
• El override de avance y de cabezal no están activos durante la
ejecución del ciclo.
• Combinaciones de parámetro para la definición del ángulo del
cono:
• XS/ZS, X/Z
• XS/ZS, Z, W
• ZS, X/Z, W
