Cortes individuales
14

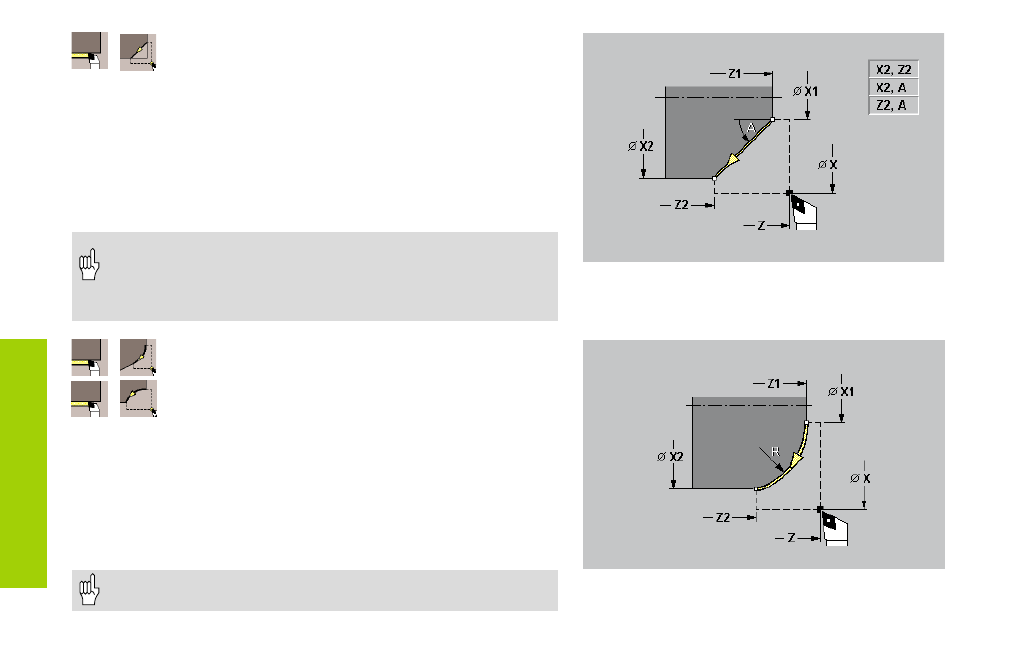

Mecanizado circular
(Mediante el símbolo de la tecla se selecciona si el
mecanizado circular se efectuará girando a la izda. o a la
dcha)
La herramienta se desplaza de forma circular desde el "punto de
arranque X, Z“ con el avance hasta el "punto final del contorno X2, Z2.
La herramienta se para al final del ciclo.
Contorno circular ("con retroceso“)
La herramienta se desplaza, atraviesa el corte circular y retrocede al
final del ciclo al "punto de inicio".
En el modo"con retroceso“ tiene lugar la corrección del radio
de corte.
Mecanizado lineal angular
El MANUALplus calcula la posición de destino y se desplaza de forma
lineal desde el "punto de inicio X, Z" con el avance a la "posición de
destino“ . La herramienta se para al final del ciclo.
Ángulo de contorno lineal ("con retroceso“)
El MANUALplus calcula la posición de destino. A continuación la
herramienta se desplaza, atraviesa el corte lineal y regresa al final del
ciclo al "punto de arranque“.
• En el modo "con retroceso“ tiene lugar la corrección de
radio de corte.
• Combinación de parámetros para la definición del punto de
destino: ver figura
