44
Programaci
ó
n ICP

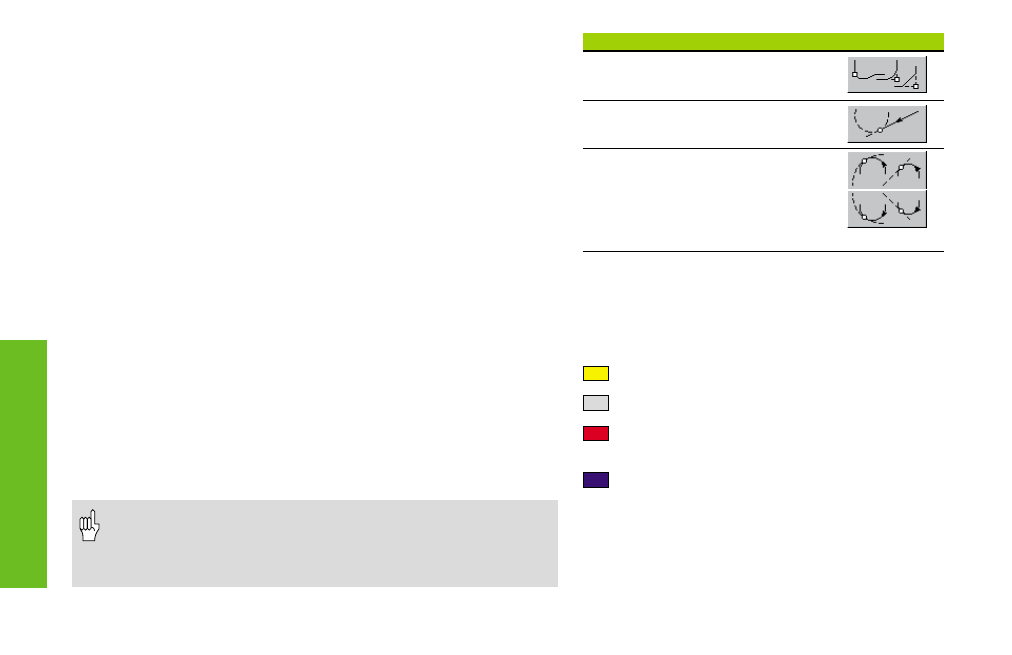

Teclas de función Símbolo
Selecc. "superposición"
paso tangencial
de elemento lineal a circular
paso tangencial
de elemento circular a lineal
(sentido de rotación ver símbolo)
Programación ICP
Después de llamar a un ciclo ICP-se activa con "ICP-Edit“ el editor ICP.
Programar o ampliar un contorno ICP
El contorno ICP se elabora introduciendo de forma secuencial los elementos del
contorno. Los elementos de forma (biseles, redondeos, tallados libres) se
introducen en el marco de la programación de contornos o "se superponen" al
contorno principal tras la elaboración. El paso al siguiente elemento del
contorno se fija con la tecla de función "paso tangencial".
Al completar un contorno ICP el nuevo elemento se "engancha" al último
elemento del contorno. Un pequeño cuadrado marca el último elemento del
contorno cuando el ICP se visualiza pero no se mecaniza.
Cada elemento de contorno no solucionado se representa con un símbolo
debajo de la ventana de gráficos.
Dirección del contorno: los ciclos ICP desbastan o acaban en dirección del
contorno. Con "girar contorno" se modifica la dirección del contorno.
Modificar elemento del contorno
Seleccionar el elemento que se desee modificar y activar "modificar". Los datos
quedan listos para la mecanización.
Si existen elementos de contorno "no solucionados" no es posible modif.
elementos "solucionados". En el elemento anterior a la zona de contorno no
solucionada puede situarse o separarse en el paso tangencial.
• Si se modifica un elemento no solucionado, el símbolo
correspondiente se caracteriza como "seleccionado".
• El tipo de elemento y el sentido de rotación de un arco circular
no se pueden modificar.
Colores de la representación de contornos
amarillo: para elementos solucionados
gris: para elem. no solucionados representables
rojo: solución seleccionada, elemento
seleccionado, esquina selec.
azul: contorno restante
