Superficie mecanizada lineal G111
Geometría: G111 define un tramo en un contorno de superficies latera-
les.
Parámetros
Z, C:

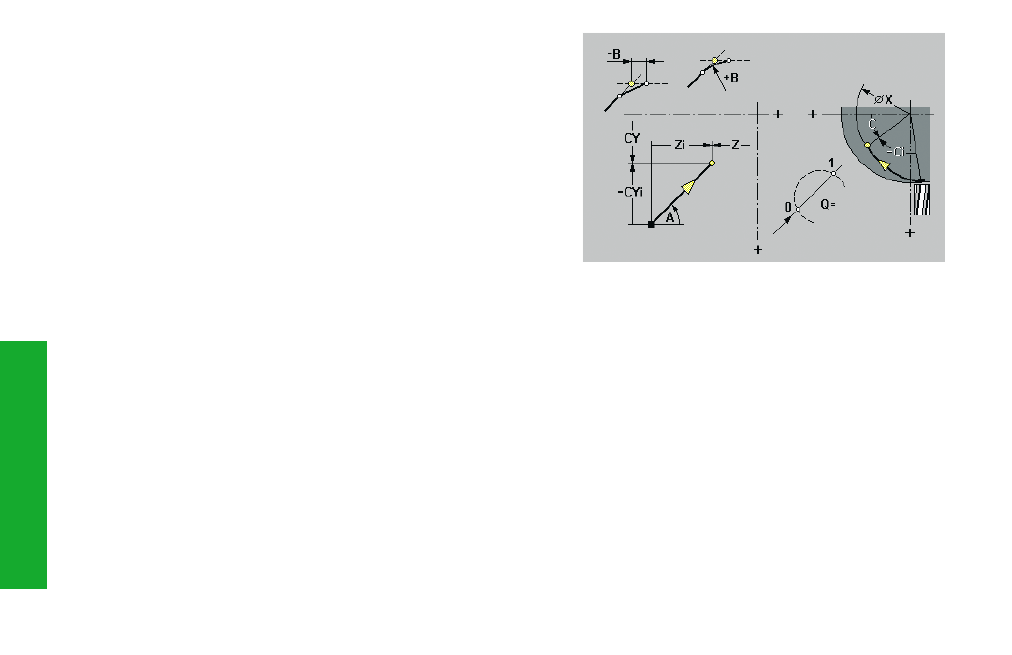

punto final, ángulo final – dirección del ángulo: ver figura
CY:
punto final como medida del tramo
A:
ángulo de inclinación – referencia: ver figura
Q:
selección del punto de corte – por defecto: Q=0
• Q=0: punto de corte cercano
• Q=1: punto de corte lejano
B:
bisel/redondeo
• B sin entrada: paso tangencial
• B=0: sin paso tangencil
• B>0: radio del redondeo
• B<0: lado del bisel (chaflán)
Mecanizado: la hta. se desplaza lineal con el avance al "punto final".
Parámetro
Z, C:
punto final, ángulo final – dirección del ángulo: ver figura
CY:
punto final como medida del tramo
X:
punto final (X medida del diámetro) – (aproximación)
