Programaci
ó
n ICP
Elementos de contorno ICP
Introducción de líneas: Seleccionar la dirección según el símbolo del
menú y medir el elemento del contorno. En una "línea inclinada"
determinar por la figura adjunta la dirección del ángulo.
Entrada del arco: determinar el sentido de rotación y el tipo de medida
según el símbolo del menú. El MANUALplus espera además la
introducción del punto de destino:
• el punto medio
• el radio o
• el punto medio y el radio
Contornos de superficies frontales y laterales: la medición tiene
lugar de forma cartesiana o polar. Para ello es importante la posición
de la tecla de función "polar". Las coord. cartesianas se introducen como
absolutas o incrementales.
• El punto de arranque se determina en la descripción del
primer elemento de contorno.
• El punto final se define mediante el punto de destino del último
elemento del contorno.
• Se pone en marcha un avance especial al acabar el elemento del
contorno.
• El MANUALplus calcula coordenadas que faltan, puntos de corte,
puntos medios etc. siempre que sea posible matemáticamente.
• Las coordenadas de contorno se introducen en incremental o en
absoluto.
• Al llamar la "selección de contornos ICP" el MANUALplus visualiza–
dependiendo del ciclo – sólo contornos ICP para el contorno
giratorio, superficies frontales o laterales.

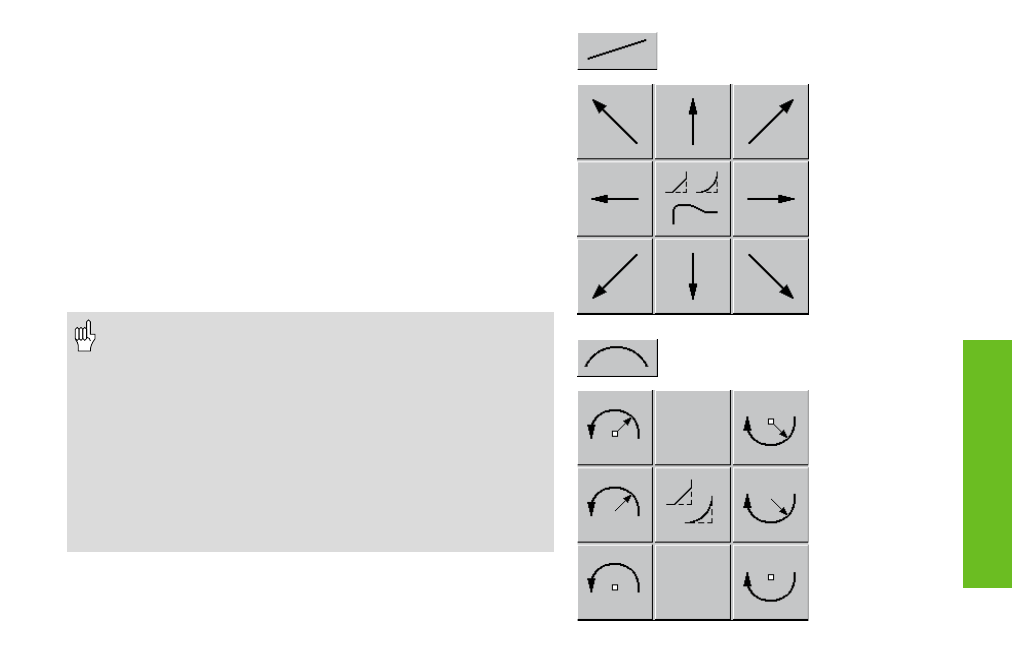

Llamada a menú de líneas
Llamada a menú de arcos
