Ciclos de roscado

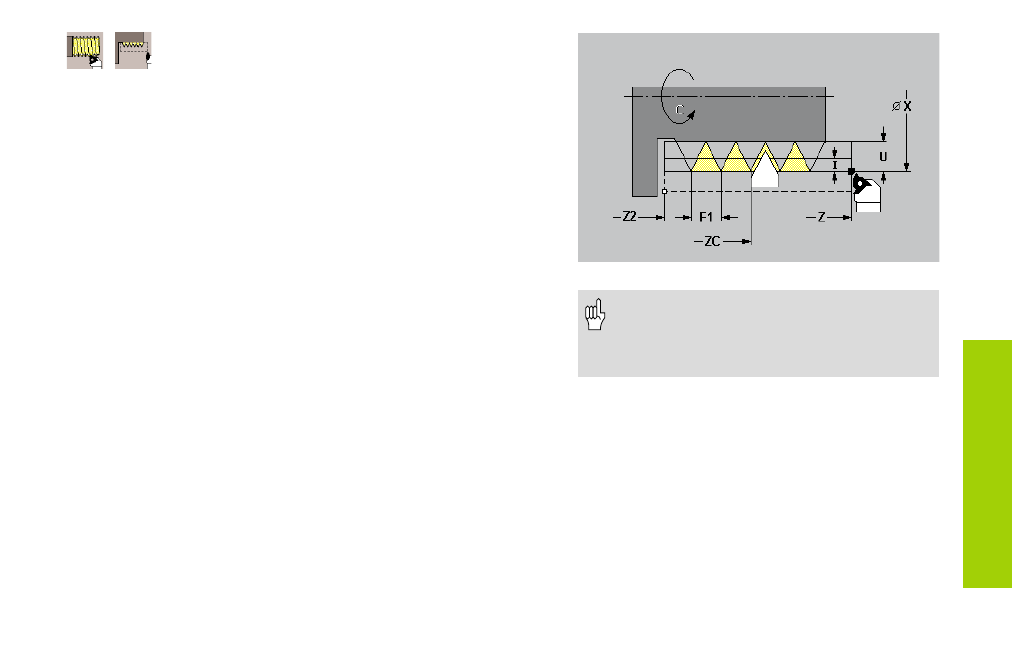

Repaso de la rosca (longitudinal)
El ciclo repasa una rosca de una entrada. Puesto que la pieza ya se
hallaba desmontada, el MANUALplus tiene que conocer la posición
exacta de la rosca.
Desarrollo del ciclo
1 Ajustar la pieza de roscado con la punta de corte en el centro de una
entrada de rosca
2 Se puede aceptar la posición de la herramienta y el ángulo de la
pieza con "Aceptar posición“
3 Desplazar manualmente la hta. fuera de la entrada de la rosca
4 Posicionar la herramienta en el "Punto de arranque X, Z“
5 Iniciar la ejecución del ciclo con "Entrada preparada", a continuación
"Arranque ciclo“
Indicaciones de los parámetros de ciclo:
C: ángulo medido (ángulo de rosca)
ZC: posición medida (posición de la herramienta)
F1: paso de la rosca (se evalúa como avance)
U: profundidad de la rosca – por defecto:
• Roscas exteriores: U=0.6134*F1
• Roscas interiores: U=–0.5413*F1
I: 1ª Profundidad de corte
• I<U: I es la primera profundidad de corte
• sin entrada: rosca repasada en un paso
• La rosca se repasa siempre con un áng. de aprox. 0°
• "Parada ciclo“ se activa al final de un
corte de roscado.
• La anulación de avance y roscado no
está activada durante la ejec. del ciclo
