HEIDENHAIN MANUALplus 4110 Pilot Manual del usuario
Página 93
93
Mecanizado de
superficie frontal

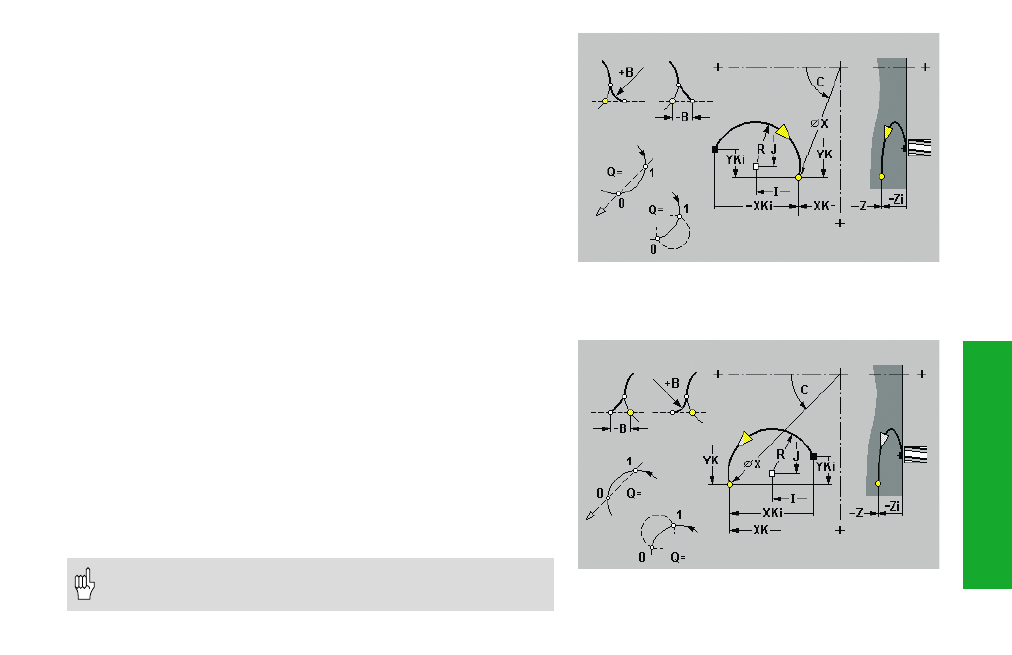

Superficie frontal arco circular G102/G103
Geometría: G102/G103 define un arco circular en un contorno de superficie
frontal.
Parametros
X:
punto final (medida del diámetro X)
C:
ángulo final – dirección del ángulo: ver figura
XK,YK:
punto final (coordenadas cartesianas)
R:
radio
I, J:
punto medio (coordenadas cartesianas)
Q:
selección del punto de corte – por defecto: Q=0
• Q=0: punto de corte cercano
• Q=1: punto de corte distante
B:
bisel/redondeo
• B sin entrada: paso tangencial
• Bisel/redondeo
• B=0: sin paso tangencial
• B>0: radio del redondeo
• B<0: anchura del bisel (chaflán)
Mecanizado: la hta. se desplaza de forma lineal según el avance al "pto. final".
Parámetros
X:
punto final (medida del diámetro X)
C:
ángulo final – dirección del ángulo: ver figura
XK,YK:
punto final (coordenadas cartesianas)
R:
radio
I, J:
punto medio (coordenadas cartesianas)
Z:
punto final (ajuste)
Punto final en salto de coordenadas: XK=0, YK=0 a programar
