Superficie frontal lineal G101
Geometría: G101 define un tramo en un contorno de superficie frontal
lineal.
Parámetros
X:
punto final (medida del diámetro X)
C:

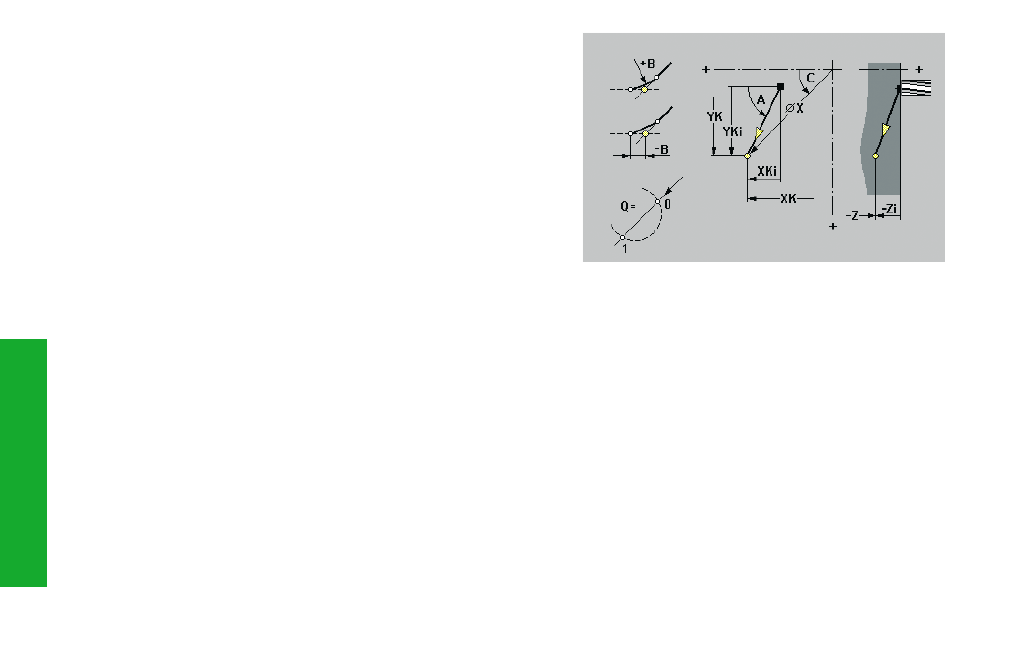

ángulo final – dirección del ángulo: ver figura
XK, YK:
punto final (en coordenadas cartesianas)
A:
ángulo para el eje positivo XK
Q:
selección del punto de corte – por defecto: Q=0
• Q=0: punto de corte cercano
• Q=1: punto de corte distante
B:
bisel/redondeo
• B sin entrada: paso tangencial
• B=0: sin paso tangencial
• B>0: radio del redondeo
• B<0: anchura del chaflán
Mecanizado: la herramienta se desplaza de forma lineal al "punto final".
Parámetros
X:
punto final (medida del diámetro X)
C:
ángulo final – dirección del ángulo: ver figura
XK, YK:
punto final (coordenadas cartesianas)
Z:
punto final (ajuste)
