Ciclos de roscado
Ciclo de roscado sencillo G32

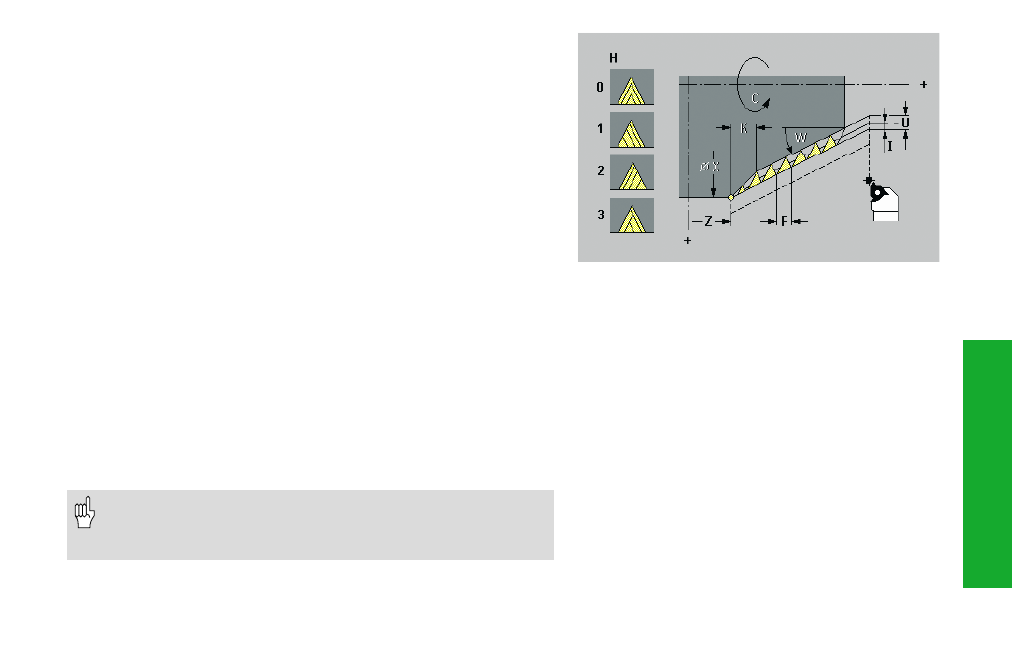

G32 elabora un roscado sencillo en cualquier dirección y posición
(roscado longitudinal, cónico o transversal; rosca interior o exterior). El
roscado comienza en la posición de la hta. y termina con "X, Z".
Parámetros
X, Z:
punto final de roscado (medida del diámetro X)
F:
paso de rosca
U:
profundidad de rosca
U > 0: rosca interior
U<=0: rosca interior en parte longitudinal, frontal o trasera
I:
ajuste máximo
B:
corte restante – por defecto: 0
• B=0: división del "último corte" corte 1/2-, 1/4- 1/8- 1/8.
• B=1: sin división de corte restante
Q:
cantidad de ciclos vacíos tras el último corte – por defecto: 0
K:
longitud de salida en el punto final de la rosca – por defecto: 0
W:
ángulo cónico – por defecto: 0; margen: –45° < W < 45°
posición de roscado cónico en relación con el eje longitudinal o
transversal.
C:
ángulo inicial – por defecto: 0
H:
tipo de desplazamiento – por defecto: 0
• H=0: sin desplazamiento
• H=1: desplazamiento por la izda
• H=2: desplazamiento por la dcha.
• H=3: desplazamiento a la dcha. a la izda. alternativamente
• "Parada ciclo" se activa al final de un corte de rosca
• Override de avance y de cabezal no está activo durante la
ejecución del ciclo.
