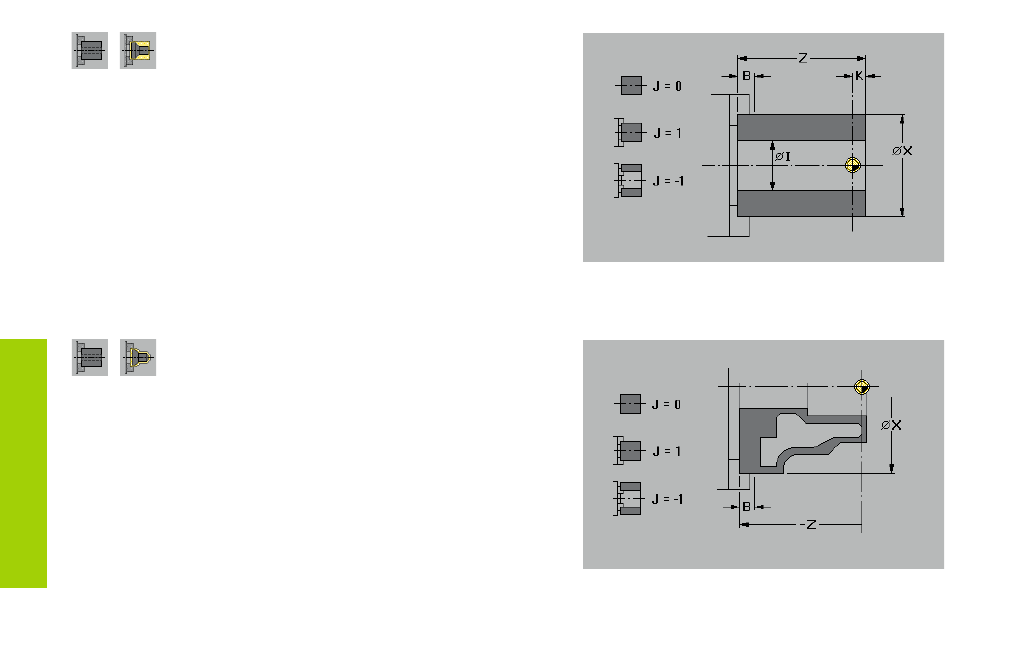

Pieza sin mecanizar
Pieza sin mecanizar-vástago/tubo
El ciclo describe la pieza sin mecanizar y el rango de tensión. Esta
información se valora en la simulación.
Indicaciones de los parámetros de ciclo:
X:
Diámetro exterior
Z:
Longitud (incluida medida plana y el rango de tensión)
I:
Diámetro interior en tipo de pieza sin mecanizar „Tubo“
K:
Esquina derecha (sobremedida plana)
B:
Rango de tensión
J:
Tipo de tensión
• 0: no tensada
• 1: tensada en el exterior
• 2: tensada en el interior
Contorno de pieza sin mecanizar ICP
El ciclo integra la pieza sin mecanizar descrita por ICP y describe la
situación de tensión Estas informaciones se valoran en la simulación.
Indicaciones de los parámetros de ciclo:
X:
Diámetro de sujeción
Z:
Posición de tensión en Z
B:
Rango de tensión
J:
Tipo de tensión
• 0: no tensada
• 1: tensada en el exterior
• 2: tensada en el interior
N:
Número del contorno ICP
