15.1 Gráficos

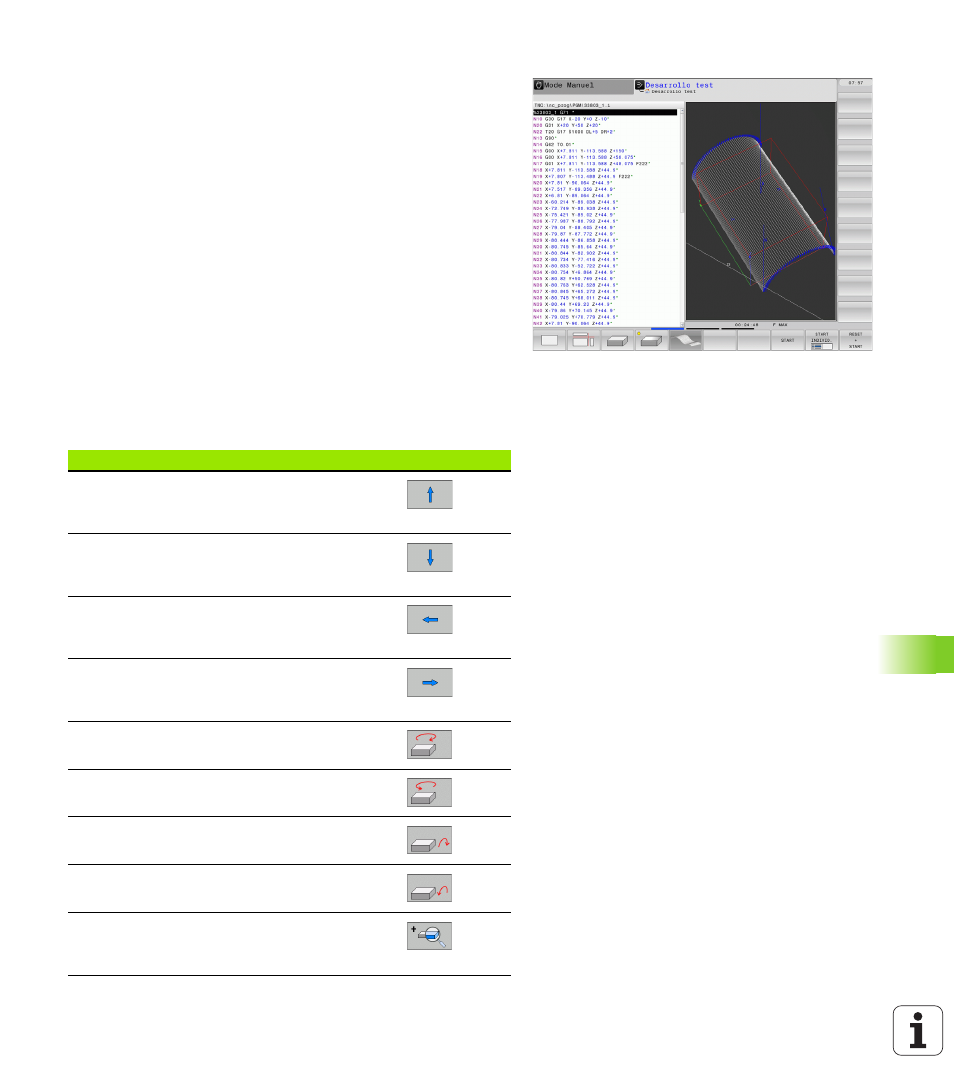

Gráfico 3D de líneas
Aplicación
Con el gráfico de líneas 3D puede representar los recorridos
programados por el TNC en tres dimensiones. Para poder reconocer
rápidamente los detalles, dispone de una potente función de zoom.
Antes del mecanizado ya puede comprobar las irregularidades,
especialmente, en los programas generados de forma externa con el
gráfico de líneas 3D, a fin de evitar marcas de mecanizado no
deseadas en la pieza. Dichas marcas de mecanizado aparecen, p.ej., al
emitir erróneamente puntos del postprocesor.
El TNC muestra los movimientos de desplazamiento con FMAX en color
azul dentro del gráfico de líneas 3D.
El gráfico de líneas 3D se puede utilizar en el modo de pantalla dividida
o en el modo de pantalla completa
U Mostrar el programa a la izquierda y las líneas 3D a la derecha: pulsar
la tecla SPLIT SCREEN y la softkey PROGRAMA + GRÁFICO
U Mostrar gráfico de líneas 3D en pantalla completa: pulsar la tecla
SPLIT SCREEN y la softkey GRÁFICO
Funciones del gráfico de líneas 3D
Función Softkey
Visualizar el marco del zoom y desplazarlo hacia
arriba. Para desplazar mantener pulsada la
softkey
Visualizar el marco del zoom y desplazarlo hacia
abajo. Para desplazar mantener pulsada la
softkey
Visualizar el marco del zoom y desplazarlo hacia
la izquierda. Para desplazar mantener pulsada la
softkey
Visualizar el marco del zoom y desplazarlo hacia
la derecha. Para desplazar mantener pulsada la
softkey
Girar la pieza en el sentido de las agujas del reloj
Girar la pieza en el sentido contrario a las agujas
del reloj
Inclinar la pieza hacia atrás
Inclinar la pieza hacia delante
Aumentar la representación paso a paso. Si se
aumenta la representación, el TNC muestra a pie
de página de la ventana de gráfico la letra Z
