202 Programación: Programar contornos
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s

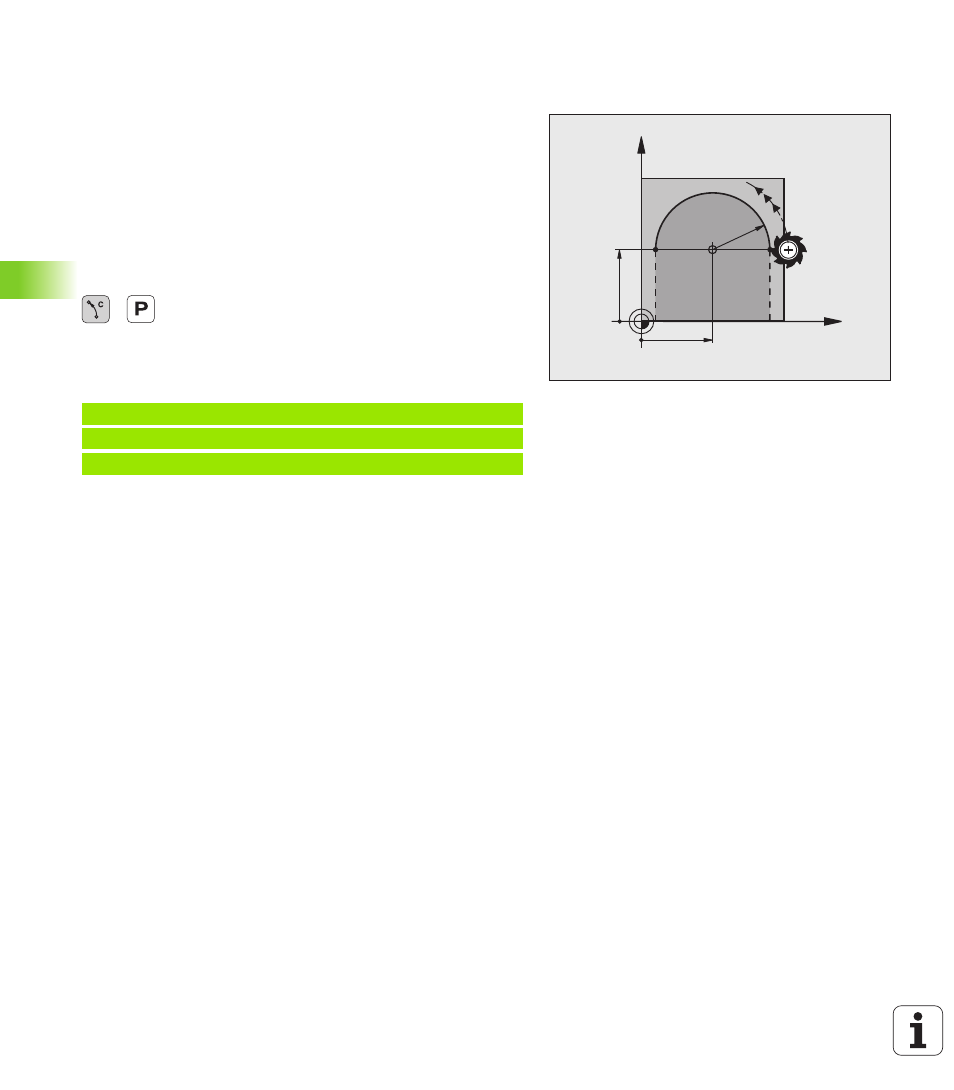

Trayectoria circular G12/G13/G15 alrededor del
polo I, J
El radio en coordenadas polares R es a la vez el radio del arco de
círculo. R se determina mediante la distancia del punto de partida al
polo I, J. La última posición programada de la herramienta antes de
la trayectoria circular es el punto de partida de dicha trayectoria.
Sentido
„ En sentido horario: G12
„ En sentido antihorario: G13
„ Sin entrada de dirección de giro: G15. El TNC realiza el recorrido por
la trayectoria circular con la última dirección de giro programada
U Ángulo en coordenadas polares H : posición angular
del punto final de la trayectoria circular entre
-99.999,9999° y +99.999,9999°
U Sentido de giro DR
Ejemplo de frases NC
X
Y
25
25
R20
CC
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
