342 Programación: Mecanizado multieje
1
1
.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
Determinar el comportamiento de
posicionamiento de la función PLANE
Resumen
Independientemente de que función PLANE se utilice para la
definición del plano de mecanizado inclinado están disponibles las
siguientes funciones para el comportamiento del posicionamiento:
„ Inclinación automática
„ Selección de posibilidades de basculamientos alternativos (no con
PLANE AXIAL
)
„ Selección del tipo de transformación (no con PLANE AXIAL)

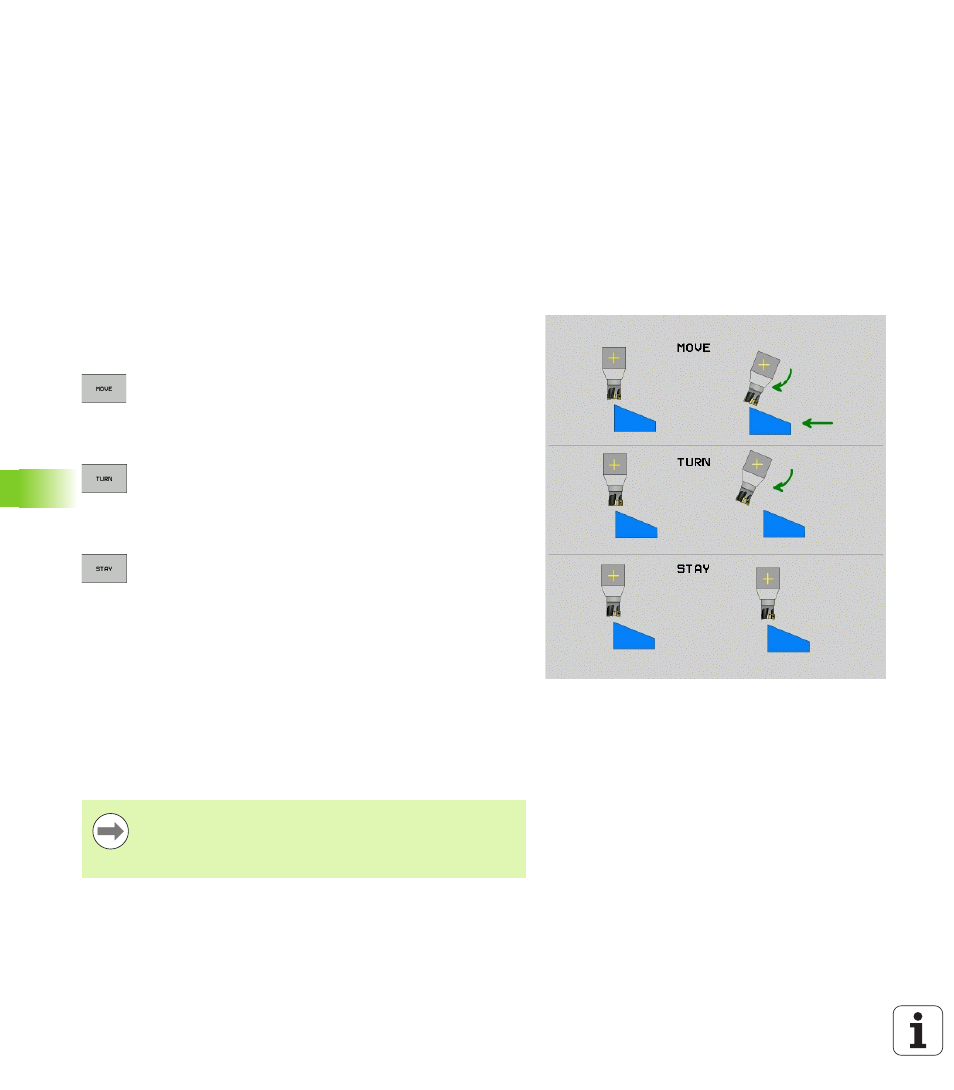

Inclinación automática: MOVE/TURN/STAY (introducción requerida
obligatoria)
Tras haber introducido todos los parámetros para la definición del
plano, debe determinarse, como deben inclinarse los ejes basculantes
al valor del eje calculado:
U La función PLANE debe inclinar automáticamente los
ejes basculantes a los valores del eje calculados, en
donde no debe variar la posición relativa entre la pieza
y la herramienta. El TNC ejecuta un movimiento de
compensación en los ejes lineales
U La función PLANE debe inclinar automáticamente los
ejes basculantes a los valores del eje calculados, en
donde solo se posicionan los ejes basculantes. El
TNC no ejecuta ningún movimiento de
compensación en los ejes lineales
U Se inclinan los ejes basculantes a continuación en una
frase de posicionamiento separada
Si se ha seleccionado la opción MOVE (Función PLANE debe realizar la
inclinación automáticamente con movimiento de compensación),
¿están aún los dos parámetros descritos a continuación Distancia del
punto de giro del extremo de la herramienta
y Avance? F= a definir.
Si se ha seleccionado la opción TURN (la función PLANE debe realizar la
inclinación automáticamente sin movimiento de compensación), ¿está
aún el siguiente parámetro descrito Avance? F= a definir.
De forma alternativa a un avance definido directamente mediante un
valor numérico F, también se pueden ejecutar los movimientos
basculantes con FMAX (marcha rápida) o FAUTO (avance desde la frase
TOOL CALLT
).
Si se utiliza la función PLANE AXIAL en combinación con
STAY
, entonces deben inclinarse los ejes giratorios en una
frase separada de posicionamiento después de la función
PLANE
.
