200 Programación: Programar contornos
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s
6.5 Movimientos de trayectoria -
Coordenadas polares
Resumen
Con las coordenadas polares se determina una posición mediante un
ángulo H y una distancia R al polo I, J definido anteriormente.
Las coordenadas polares se utilizan preferentemente para:
„ Posiciones sobre arcos de círculo
„ Planos de la pieza con indicaciones angulares, p.ej. círculo de
taladros

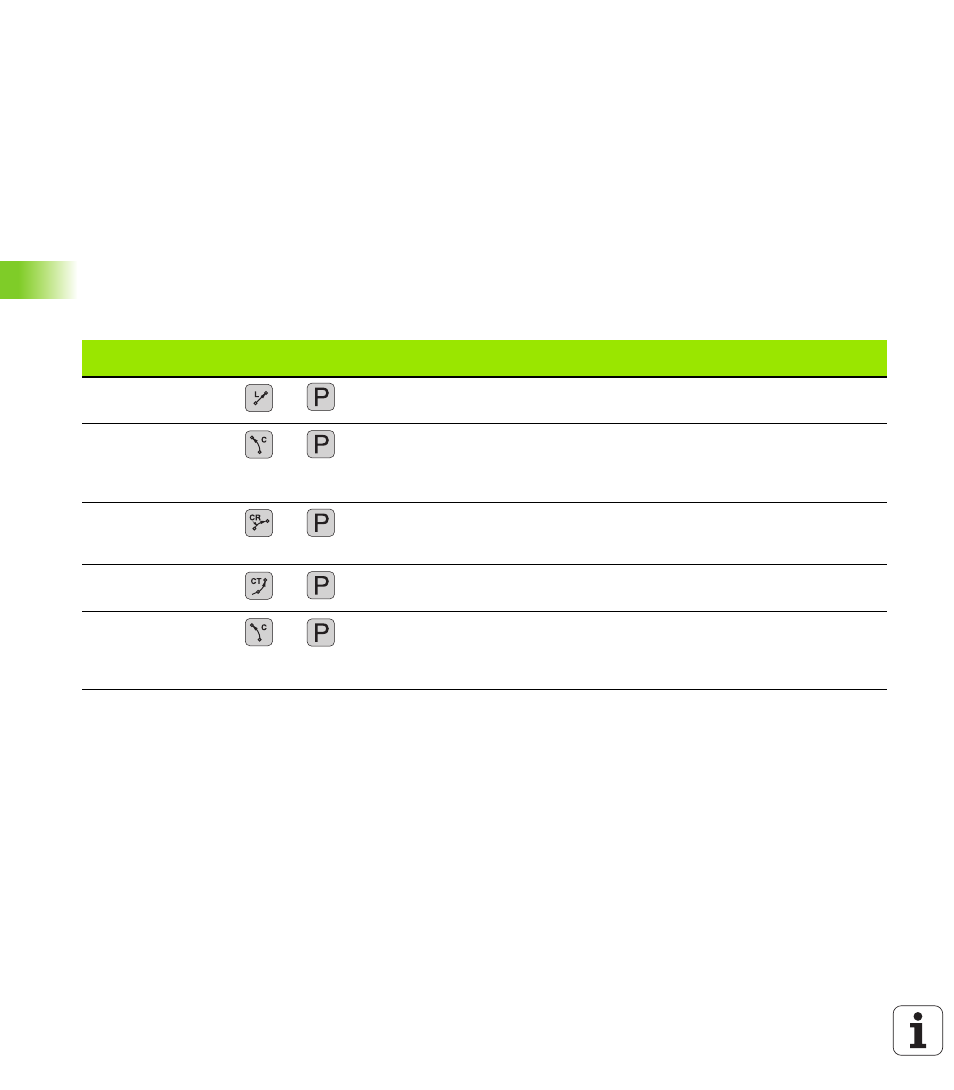

Resumen de las funciones de trayectoria con coordenadas
polares
Función
Tecla de función de
trayectoria Movimiento de la
herramienta
Introducciones precisas Página
Recta G10, G11 + Recta Radio polar, ángulo polar del
punto final de la recta Página 201
Arco de círculo G12,
G13 + Trayectoria circular alrededor
del punto central del círculo/
polo hasta el punto final del
arco del círculo Ángulo polar del punto final
del círculo Página 202
Arco de círculo G15 + Trayectoria circular en
relación a la dirección de giro
activada Angulo en polares del punto
final del círculo Página 202
Arco de círculo G16 + Trayectoria circular tangente
al tramo anterior del contorno Radio polar, ángulo polar del
punto final del círculo Página 203
Interpolación
helicoidal + Superposición de una
trayectoria circular con una
recta Radio polar, ángulo polar del
punto final del círculo,
coordenadas del punto final
en el eje de la herramienta Página 204
