HEIDENHAIN TNC 640 337
1
1
.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
Definir el plano de mecanizado mediante tres
puntos: PLANE POINTS
Aplicación

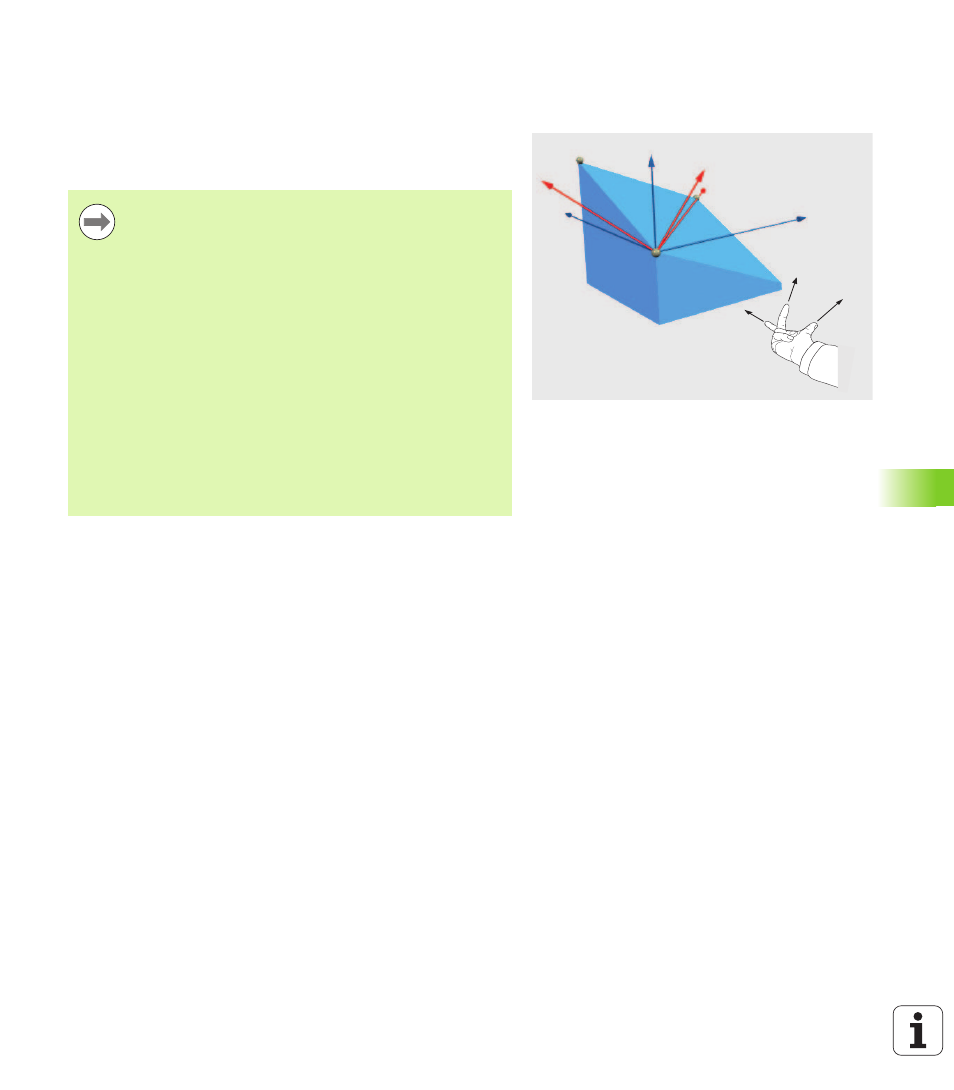

Un plano de mecanizado puede definirse claramente a través de la
introducción de tres puntos cualquiera del plano Puntos P1 a P3.
Esta posibilidad puede realizarse mediante la función PLANE POINTS.
+X
+Y
+Z
P1
P2
P3
Antes de la programación deberá tenerse en cuenta
La unión del punto 1 con el punto 2 determina la dirección
del eje principal inclinado (X con eje de herramienta Z)
La dirección del eje de la herramienta inclinado se
determina mediante la posición del punto 3 en referencia
a la línea de unión entre los puntos 1 y 2. Con la ayuda de
la regla de la mano derecha (pulgar = eje X, índice = eje Y,
corazón = eje Z, ver figura superior derecha) tenemos que:
el pulgar (eje X) señala del punto 1 al punto 2, el dedo
índice señala paralelamente al eje inclinado Y en dirección
al punto 3. Entonces el dedo corazón señala en la dirección
del eje de la herramienta inclinado.
Los tres puntos definen la inclinación del plano. El TNC no
modifica la posición del punto cero activo.
Descripción de parámetros para el comportamiento de la
posición: Véase "Determinar el comportamiento de
posicionamiento de la función PLANE" en pág. 342.
