HEIDENHAIN TNC 640 429
15.2 Repr
esentación de la pieza en br
ut
o en el espacio de tr
abajo

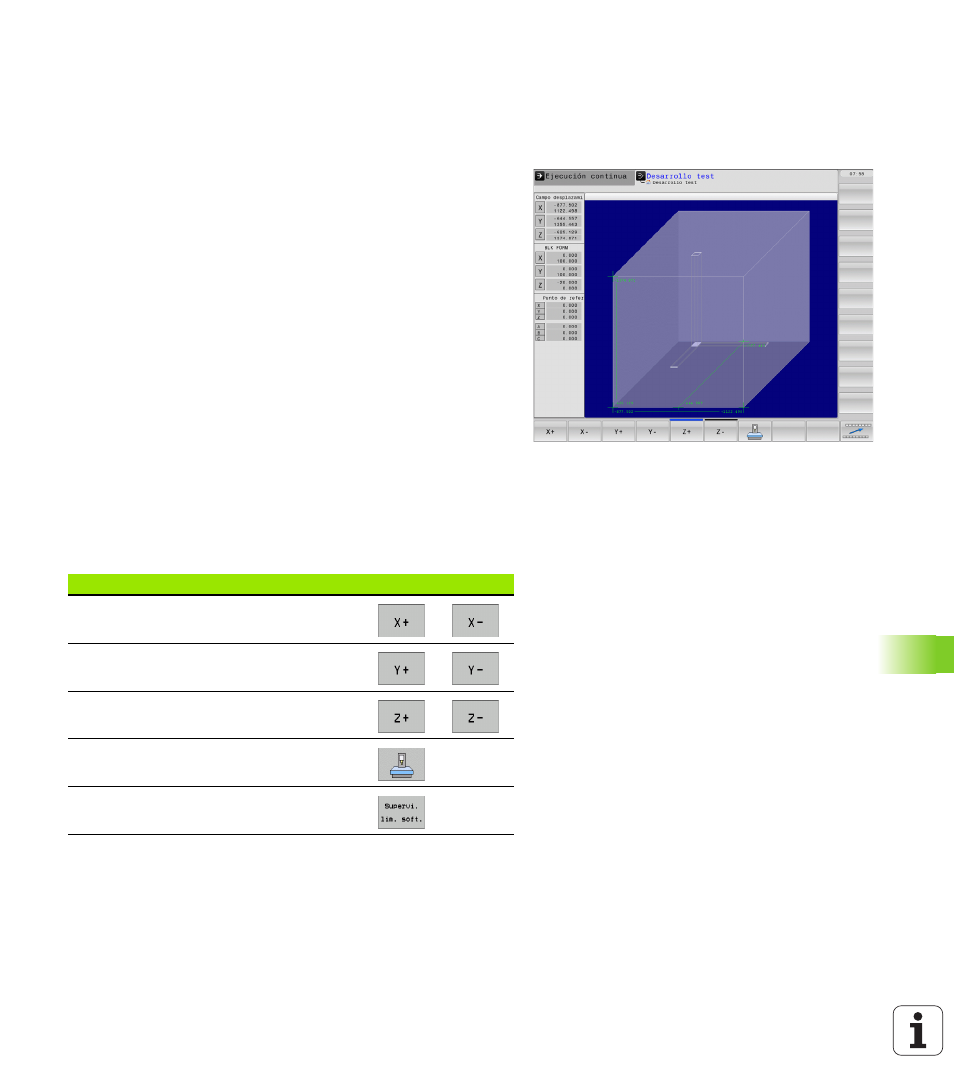

15.2 Representación de la pieza en
bruto en el espacio de trabajo
Aplicación
En el modo de funcionamiento Test del programa se puede comprobar
gráficamente la posición de la pieza en bruto o del punto de referencia
en el espacio de la máquina y se puede activar la supervisión del
espacio de trabajo en el modo de funcionamiento Test del programa:
para ello se pulsa la softkey PIEZA EN BRUTO EN EL ESPACIO DE
TRABAJO
. Con la softkey transf. límite de final de carrera SW
(segunda carátula de softkeys) puede activarse o desactivarse la
función.
Un nuevo paralelogramo representa la pieza en bruto, cuyas medidas
están detalladas en la tabla FORMA BLK. El TNC toma las medidas de la
definición de la pieza en bruto del programa seleccionado. El cubo de
la pieza en bruto define el sistema de coordenadas de introducción,
cuyo punto cero se encuentra dentro del cubo del campo de
desplazamiento.
En casos normales para realizar el test del programa no tiene
importancia donde se encuentre el bloque de la pieza dentro del
espacio de trabajo. Al activar el control de la zona de trabajo es
necesario desplazar la pieza sin mecanizar "gráficamente", de tal
manera que la pieza se encuentre dentro de la zona de trabajo. Para
ello emplear las softkeys indicadas en la tabla.
A partir de aquí es posible activar el punto de referencia actual para el
modo de funcionamiento test de programa (ver tabla siguiente, última
línea).
Función Softkeys
Desplazar la pieza sin mecanizar en
dirección X positiva/negativa
Desplazar la pieza sin mecanizar en
dirección Y positiva/negativa
Desplazar la pieza sin mecanizar en
dirección Z positiva/negativa
Visualizar la pieza en bruto referida al punto
de referencia fijado
Conexión o desconexión de la función de
supervisión
