176 Programación: Herramientas
5.3 Cor
rección de la her
ramienta

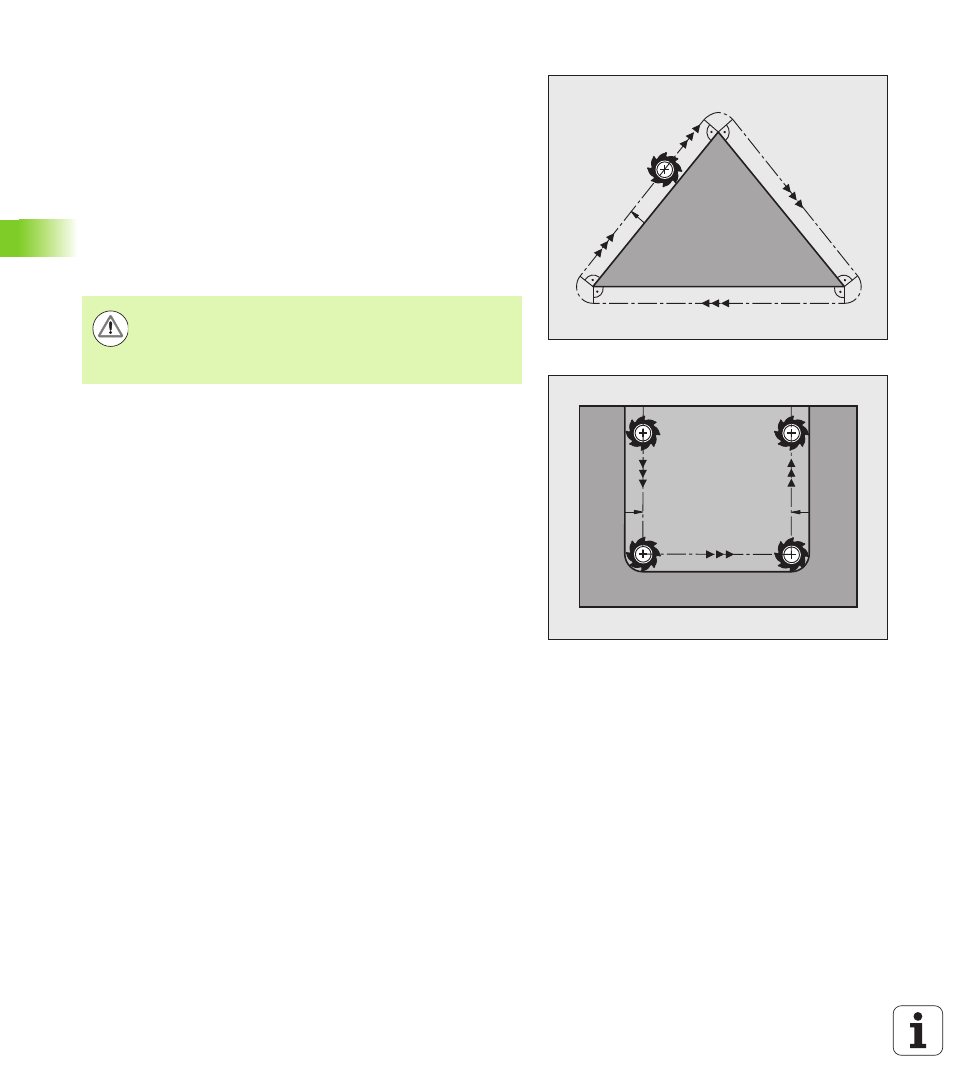

Corrección del radio: Mecanizado de esquinas
„ Esquinas exteriores:
Una vez programada la corrección del radio, el TNC lleva la
herramienta por las esquinas exteriores según un círculo de paso. Si
es preciso el TNC reduce el avance en las esquinas exteriores, por
ejemplo, cuando se efectúan grandes cambios de dirección.
„ Esquinas interiores:
En las esquinas interiores el TNC calcula el punto de intersección de
las trayectorias realizadas según el punto central de la herramienta
desplazándose con corrección. Desde dicho punto la herramienta se
desplaza a lo largo de la trayectoria del contorno. De esta forma no
se daña la pieza en las esquinas interiores. De ahí que para un
contorno determinado no se pueda seleccionar cualquier radio de
herramienta.
RL
RL RL
¡Atención: Peligro de colisión!
No situar el punto inicial o final en un mecanizado interior
sobre el punto de la esquina del contorno, ya que de lo
contrario se daña dicho contorno.
