462 Funciones MOD
16.6 Selección de la visualización de posiciones
16.6 Selección de la visualización de
posiciones
Aplicación
Para el funcionamiento Manual y los modos de funcionamiento de
ejecución del programa se puede influir en la visualización de
coordenadas:

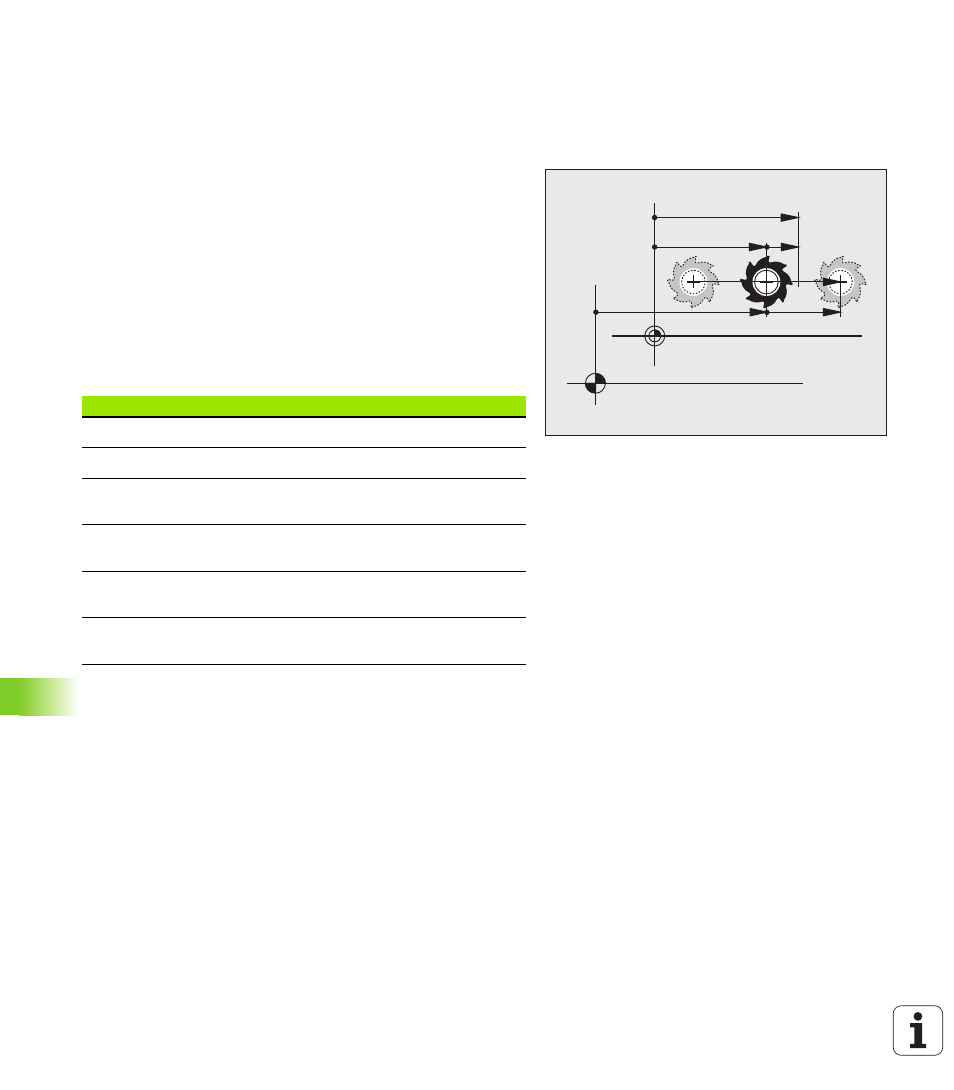

En la figura de la derecha se pueden observar diferentes posiciones de
la hta.
„ Posición de salida
„ Posición de destino de la herramienta
„ Punto cero (origen) de pieza
„ Punto cero de la máquina
Para la visualización de las posiciones del TNC se pueden seleccionar
las siguientes coordenadas:
Con la función MOD Visualización 1 de posiciones se selecciona la
visualización de posiciones en la visualización de estados.
Con la función MOD Visualización 2 de posiciones se selecciona la
visualización de posiciones en la visualización de estados añadida.
Función Visualización
Posición nominal; valor actual indicado por el TNC NOM
Posición real; posición actual de la hta. REAL
Posición de referencia; posición real referida al
punto cero de la máquina REFREA
Posición de referencia; posición nominal referida
al punto cero de la máquina REFNOMINAL
Error de arrastre; diferencia entre la posición
nominal y real E.ARR
Recorrido restante hasta la posición programada;
diferencia entre la posición real y la posición final RESTW
