404 Funcionamiento manual y ajuste
13.9 Inclinar plano de mecani
zado (Opción de sof
tw
a
re
1)
13.9 Inclinar plano de mecanizado
(Opción de software 1)
Aplicación y funcionamiento

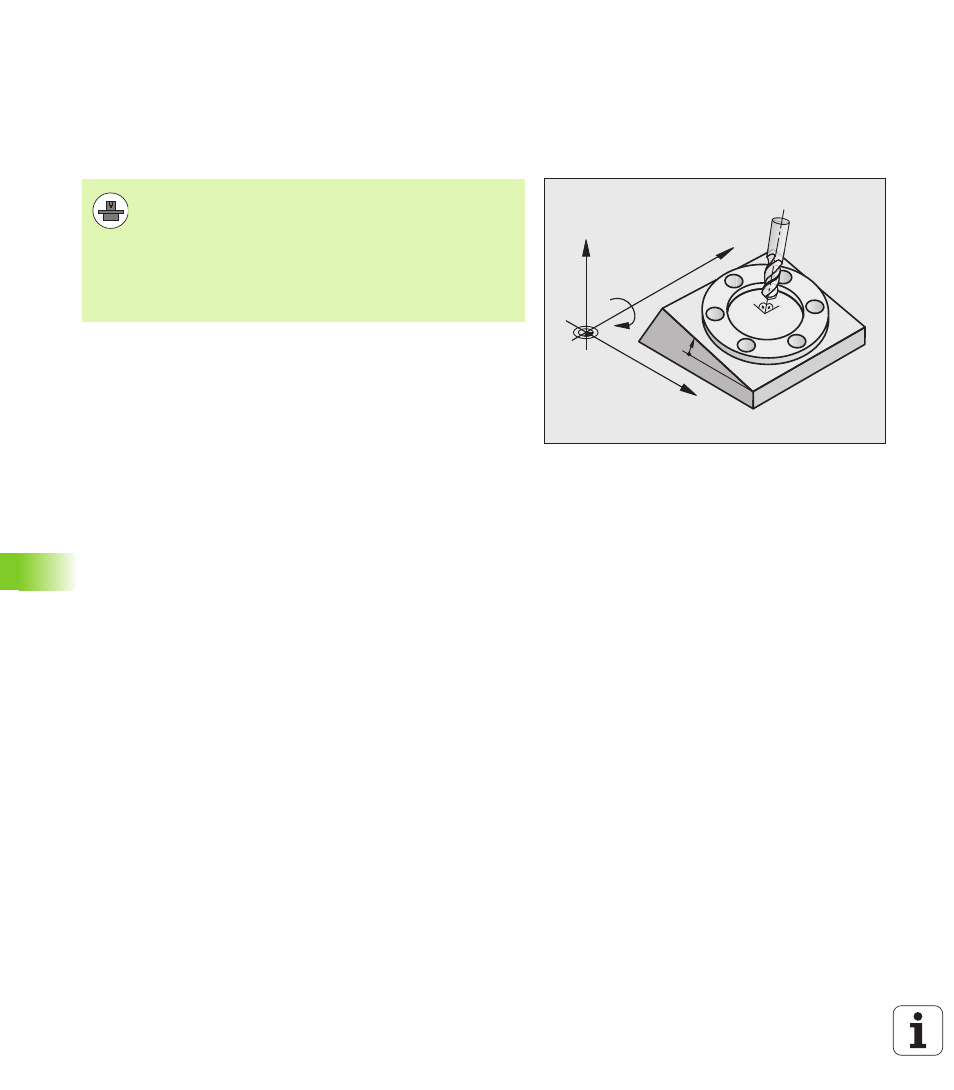

El TNC contempla la inclinación de planos de mecanizado en máquinas
herramienta con cabezales y mesas basculantes. Las aplicaciones
más típicas son p.ej. taladros inclinados o contornos inclinados en el
espacio. En estos casos el plano de mecanizado se inclina alrededor
del punto cero activado. Como siempre el mecanizado se programa en
un plano principal (p.ej. plano X/Y), sin embargo se ejecuta en el plano
inclinado respecto al plano principal.
Existen tres modos de funcionamiento para la inclinación del plano de
mecanizado:
„ Inclinación manual con la softkey 3D ROT en los modos de
funcionamiento Manual y Volante Electrónico, Véase "Activación de
la inclinación manual" en pág. 407
„ Inclinación controlada, ciclo G80 en el programa de mecanizado (ver
Modo de Empleo Ciclos, Ciclo 19, PLANO DE MECANIZADO)
„ Inclinación automática, función PLANE en el programa de
mecanizadoVer “La función PLANE: inclinación del plano de
mecanizado (opción de software 1)” en pág. 325
Las funciones del TNC para la "Inclinación del plano de mecanizado"
son transformaciones de coordenadas. Para ello el plano de
mecanizado siempre está perpendicular a la dirección del eje de la hta.
X
Z
Y
B
10°
El constructor de la máquina ajusta las funciones para la
inclinación del plano de mecanizado al TNC y a la máquina.
En determinados cabezales basculantes (mesas
giratorias), el constructor de la máquina determina si el
TNC interpreta los ángulos programados en el ciclo como
coordenadas de los ejes giratorios o como componentes
angulares de un plano inclinado. Rogamos consulte el
manual de la máquina.
