HEIDENHAIN TNC 640 361
1
1
.6 P
e
ri
pher
al Milling: Cor
rección de
ra
dio 3D con TCPM y cor
rección de r
a
dio
(G41/G42)
11.6 Peripheral Milling: Corrección
de radio 3D con TCPM y
corrección de radio (G41/G42)
Aplicación
En el Peripheral Milling el TNC desplaza la hta. perpendicularmente a
la dirección del movimiento y a la dirección de la hta. según la suma
de los valores delta DR(tabla de htas. y frase T). La dirección de la

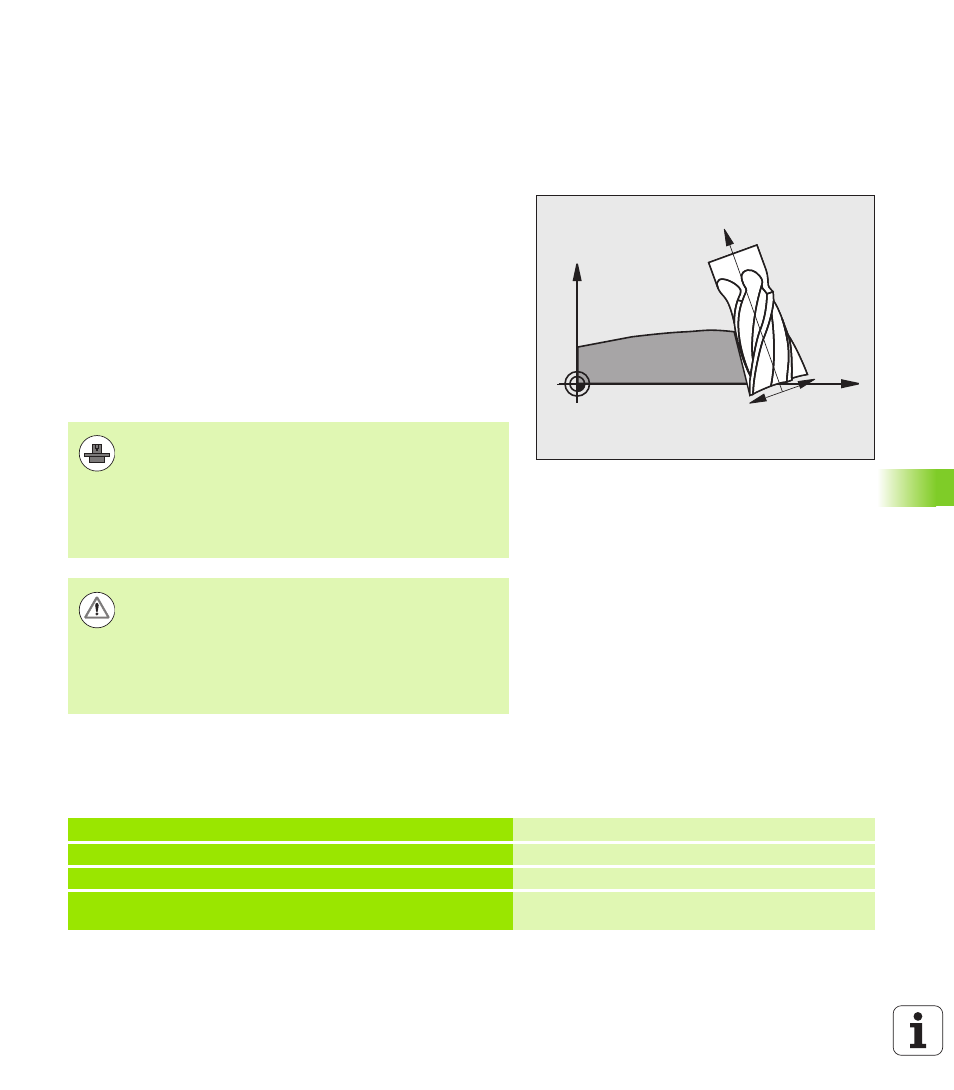

corrección se determina con la corrección de radio G41/G42 (véase la
figura arriba a la derecha, dirección de movimiento Y+).
Para que el TNC pueda alcanzar la orientación de la hta. indicada, debe
activarse la función M128 Ver “Mantener la posición del extremo de la
herramienta durante el posicionamiento de los ejes basculantes
(TCPM): M128 (opción de software 2)” en pág. 352 y a continuación la
corrección del radio de la hta. El TNC posiciona a continuación los ejes
giratorios de la máquina automáticamente de tal forma que la
orientación de la herramienta dada por las coordenadas de los ejes
giratorios alcance la corrección activa.
La orientación de la hta. se puede definir en una frase G01 tal como se
describe a continuación.
Ejemplo: Definición de la orientación de la hta. con M128 y
coordenadas de los ejes giratorios
X
Z
RL
RR
El TNC no puede posicionar automáticamente los ejes
giratorios en todas las máquinas. Rogamos consulten el
manual de su máquina.
Tener en cuenta que el TNC realiza una corrección
superior a los valores delta definidos. Un radio de
herramienta R definido en la tabla de herramientas no
influye en la corrección.
¡Atención: Peligro de colisión!
En máquinas cuyos ejes giratorios tienen un margen de
desplazamiento limitado, pueden aparecer movimientos
en los posicionamientos automáticos, que precisen por
ejemplo, un giro de 180° de la mesa. Rogamos presten
atención al peligro de colisión del cabezal con la pieza o
con el medio de sujeción.
N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 * Posicionamiento previo
N20 M128 * Activar M128
N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 * Activar la corrección de radio
N40 X+50 Y+0 Z+0 B-30 C+0 * Poner en marcha el eje giratorio (orientación de la
hta.)
