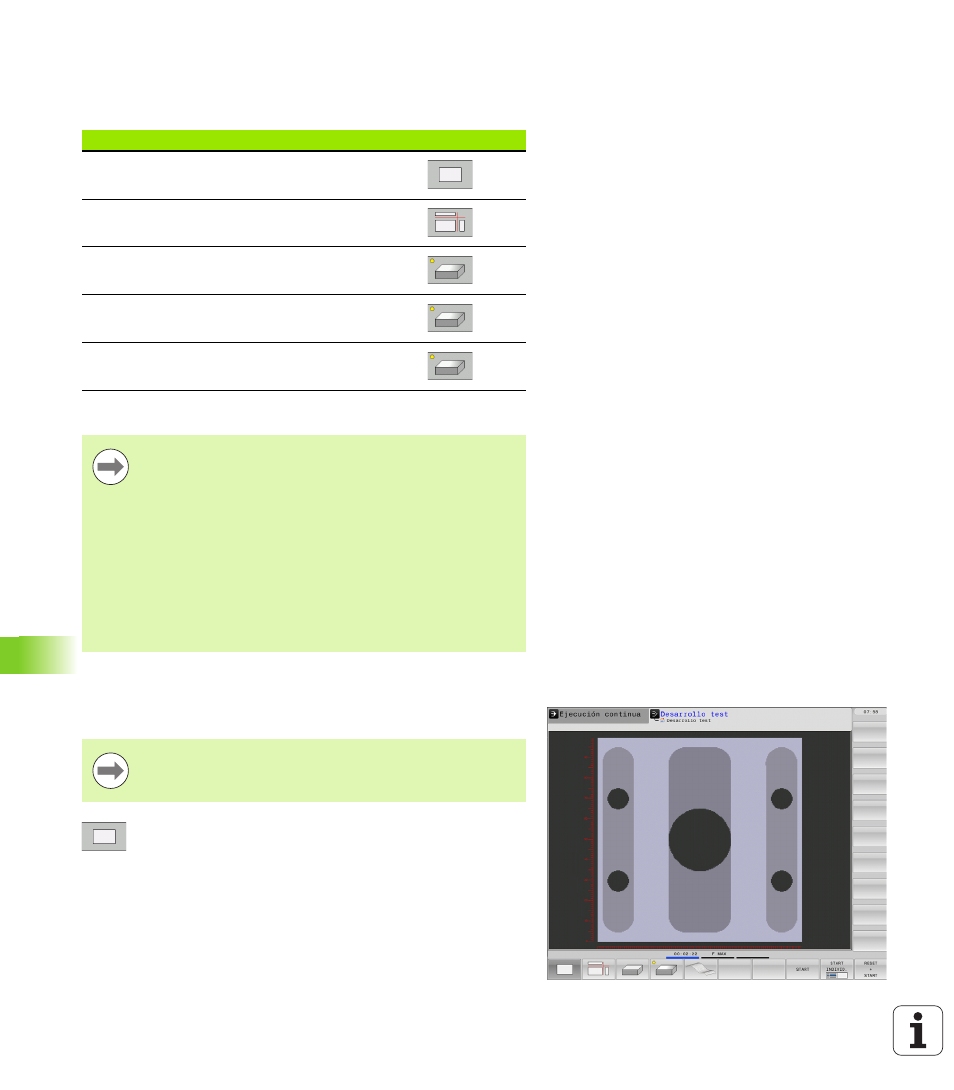

420 Test y ejecución del programa
15.1 Gráficos
Resumen: Vistas
En los modos de funcionamiento de ejecución del pgm y test del pgm
el TNC muestra las siguientes softkeys:
Limitaciones durante la ejecución del programa
Vista en planta
La simulación gráfica en esta vista se realiza con la mayor rapidez.
U Seleccionar con la softkey la vista en planta
U Para la visualización de la profundidad de este gráfico
es válido: "Mientras más profundo, más oscuro"
Ver Softkey
Vista en planta
Representación en tres planos
Representación 3D
Gráfico 3D de alta resolución
Gráfico 3D de líneas
El mecanizado no se puede simular gráficamente de forma
simultánea cuando el procesador del TNC esté saturado
por cálculos muy complicados o por superficies de
mecanizado muy grandes. Ejemplo: Planeado a través de
toda la pieza en bruto con una herramienta grande. El TNC
no continua con el gráfico y emite el texto ERROR en la
ventana del gráfico. Sin embargo se sigue ejecutando el
mecanizado.
En el gráfico de ejecución del programa, el TNC no
mostrará mecanizados multieje durante la ejecución. En
estos casos, en la ventana gráfica se indicará el mensaje
de error No se puede mostrar el eje.
Si su máquina dispone de un ratón, puede leer en la barra
de estado la profundidad en esa posición, situando el
indicador del ratón sobre cualquier punto de la pieza.
