15.1 Gráficos

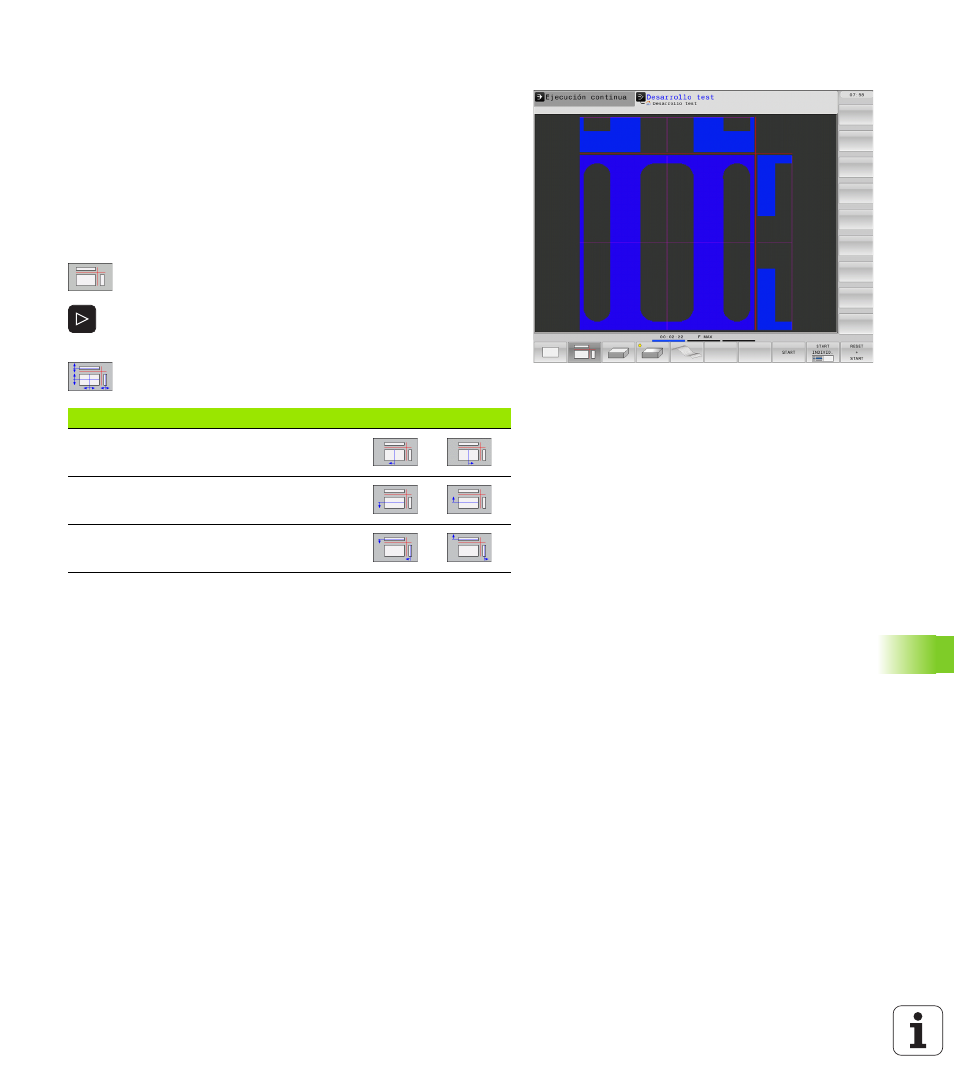

Representación en tres planos
La representación se realiza en vista en planta con dos secciones,
similar a un plano técnico. Un símbolo en la parte inferior izquierda
indica si la representación corresponde al método de proyección 1 o al
método de proyección 2 según la norma DIN 6, 1ª parte (seleccionable
a través del parámetro MP 7310).
En la representación en 3 planos se dispone de funciones para la
ampliación de una sección, Véase "Ampliación de una sección" en pág.
424.
Además se puede desplazar el plano de la sección mediante softkeys:
U Seleccionar la softkey para la visualización de la pieza
en 3 planos
U Conmutar la carátula de softkeys hasta que la softkey
de selección aparece para las funciones para
desplazar el plano de corte
U Seleccionar las funciones para desplazar el plano de
corte: el TNC muestra las siguientes softkeys
Durante el desplazamiento se puede observar en la pantalla la posición
del plano de la sección.
El ajuste básico del plano de la sección se selecciona de tal manera,
que el centro de la pieza está situado en el plano de mecanizado y en
la arista superior de la pieza el eje de la herramienta.
Función Softkeys
Desplazar el plano de la sección vertical
hacia la derecha o hacia la izquierda
Desplazar el plano de la sección vertical
hacia delante o hacia atrás
Desplazar el plano de la sección horizontal
hacia arriba o hacia abajo
