HEIDENHAIN TNC 640 (34059x-01) ISO programming - Manual (Página 188)

188 Programación: Programar contornos
6.4 T
ra
y
e
ct
or
ias - coor
denadas car
tesianas

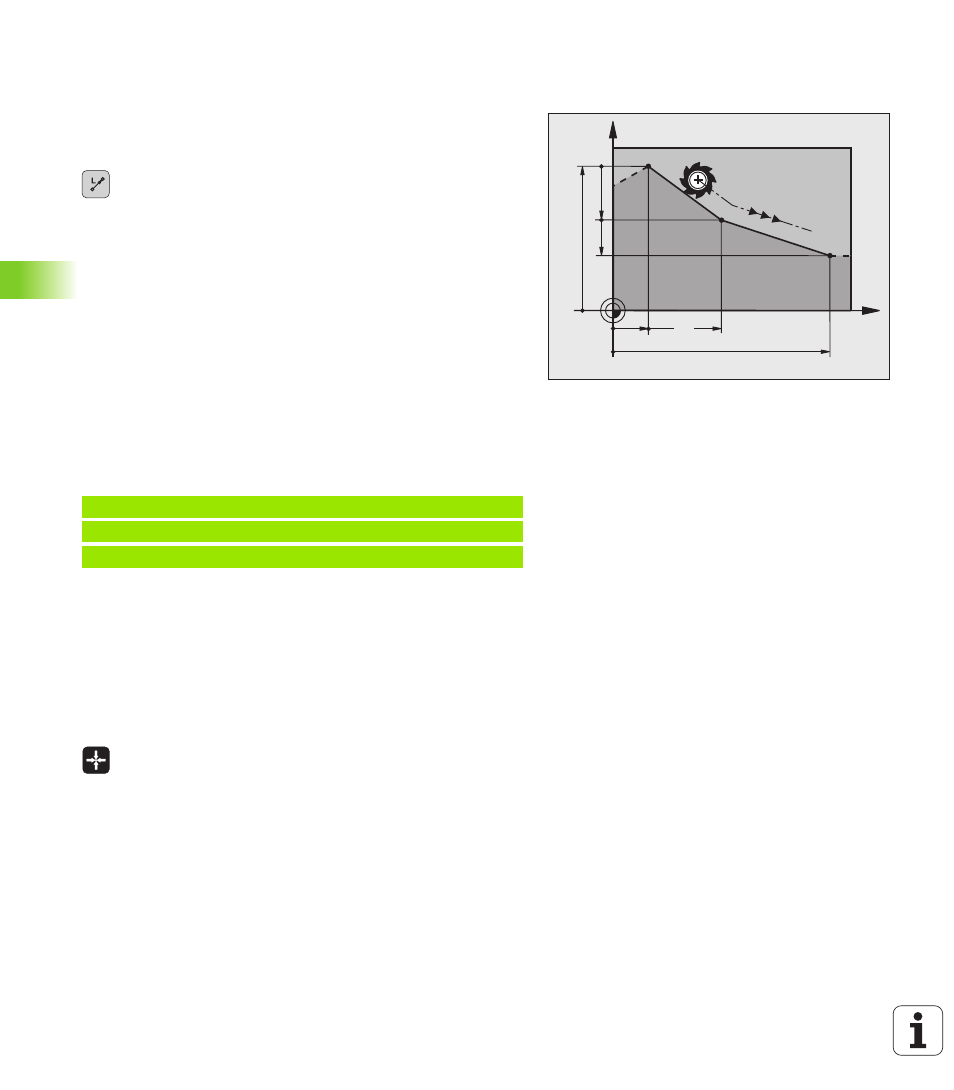

Recta en marcha rápida G00
Recta con avance G01 F
El TNC desplaza la herramienta sobre una recta desde su posición
actual hasta el punto final de la misma. El punto de partida es el punto
final de la frase anterior.
U Coordenadas del punto final de la recta, en caso
necesario
U Corrección de radio G40/G41/G42
U Avance F
U Función auxiliar M
Movimiento con avance rápido
Una frase lineal para una marcha rápida (frase G00) también se puede
iniciar con la tecla L:
U Pulsar la tecla L para iniciar una frase de programa de un movimiento
en recta
U Con la tecla de flecha cambiar hacia la izquierda al campo de
introducción para las funciones G.
U Seleccionar la softkey G00 para un desplazamiento en marcha
rápida
Ejemplo de frases NC
Aceptar la posición real
También se puede generar una frase lineal (frase G01) con la tecla
"ACEPTAR POSICIÓN REAL":
U Desplazar la herramienta en el modo de funcionamiento manual a la
posición que se quiere aceptar
U Cambiar la visualización de la pantalla a Memorizar/Editar programa
U Seleccionar la frase del programa detrás de la cual se quiere añadir
la frase L
U Pulsar la tecla "ACEPTAR POSICIÓN REAL": el TNC
genera una frase L con las coordenadas de la posición
real
X
Y
60
15
40
10
10
20
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
