Test y ejecución del programa
15.1 Gráficos
También puede manejar el gráfico de líneas 3D con el ratón táctil. Se
dispone de las siguientes funciones:
U
Para girar el gráfico tipo "líneas" representado en tres dimensiones:
mover el ratón, mientras se tiene presionado el botón derecho. El
TNC muestra una flecha de dirección en cuya dirección se gira la
pieza.
U
Para desplazar el gráfico tipo "líneas" representado: mover el ratón,
mientras se tiene presionado el botón central o bien su rueda. El
TNC desplaza la pieza en la dirección correspondiente. Al dejar de
presionar el botón central del ratón, el TNC desplaza la pieza en la
posición definida
U
Para realizar un zoom de una determinada zona con el ratón: marcar
la zona del zoom rectangular con el botón izquierdo del ratón
presionado. Al dejar de presionar el botón izquierdo del ratón, el TNC
aumenta la pieza en la zona definida
U
Para aumentar y reducir el zoom rápidamente con el ratón: girar la
rueda del ratón hacia delante y hacia atrás
Activar o desactivar las frases marcadas
U
Conmutar la carátula de softkeys
U
Para visualizar nums. frase: fijar la softkey
VISUALIZAR OMITIR NÚM. FRASE en VISUALIZAR
U
Para visualizar núms. frase: Fijar la softkey
VISUALIZAR OMITIR NÚM. FRASE en OMITIR
Borrar el gráfico
U
Conmutar la carátula de softkeys
U
Borrar el gráfico: pulsar la softkey BORRAR GRAFICO
Mostrar líneas de rejilla
U
Conmutar la carátula de softkeys: véase figura.
U
Mostrar líneas de rejilla: pulsar la softkey "Mostrar
líneas rejilla".

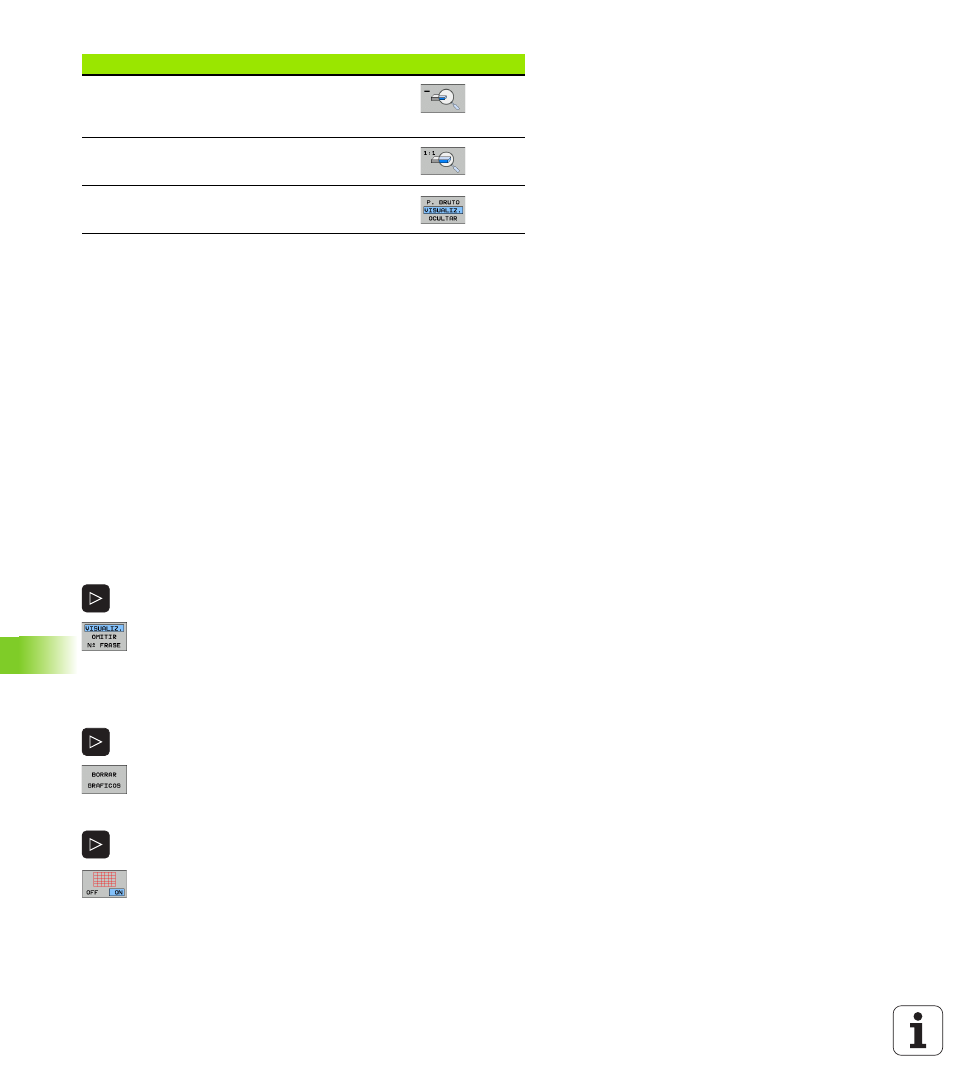

Disminuir la representación paso a paso. Si se
disminuye la representación, el TNC muestra a
pie de página de la ventana de gráfico la letra Z
Visualizar la pieza en el tamaño original
Presentar BLK-FORM con líneas
Función
Softkey
