.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
Parámetros de introducción
U ¿Componente X del vector base? : componente X BX

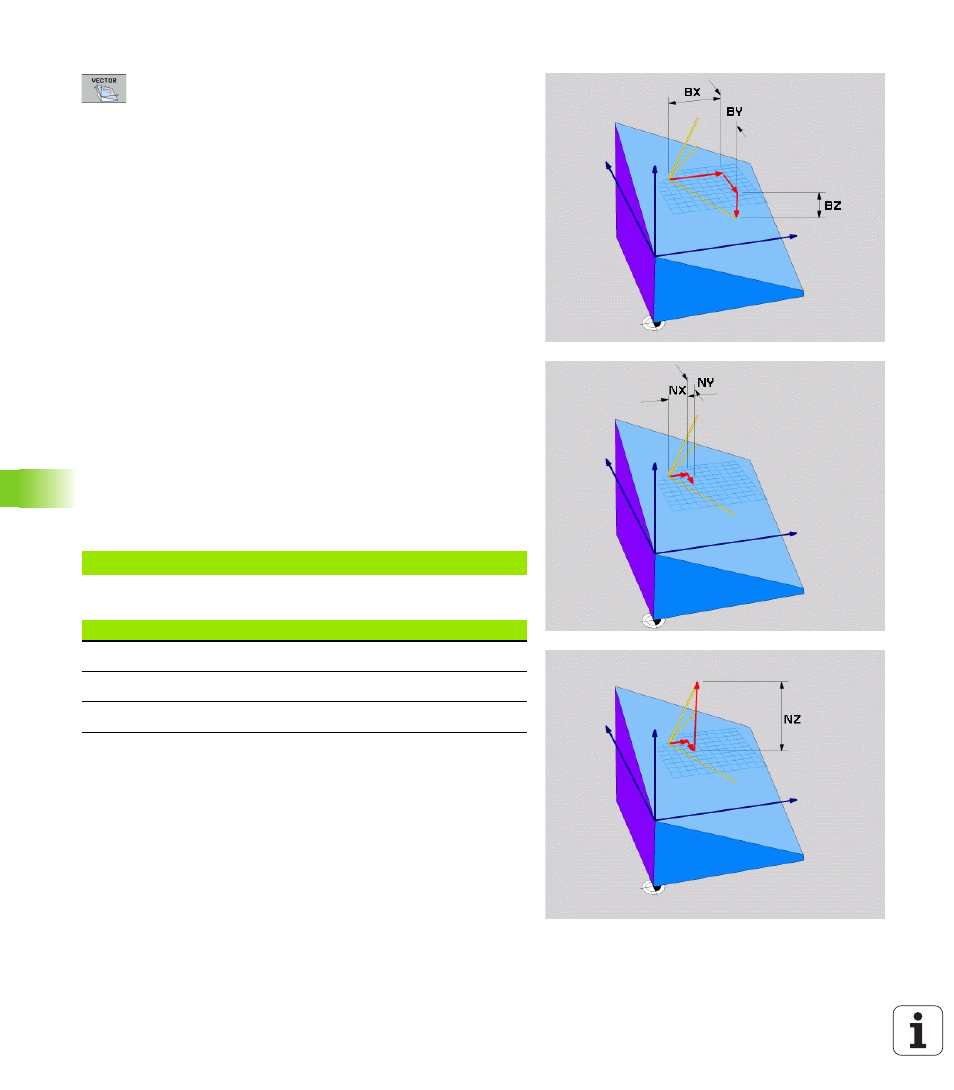

del vector base B (ver figura superior derecha).
Campo de introducción: -9.9999999 a +9.9999999
U ¿Componente Y del vector base? : componente Y BY
del vector base B (ver figura superior derecha).
Campo de introducción: -9.9999999 a +9.9999999
U ¿Componente Z del vector base? : componente Z BZ
del vector base B (ver figura superior derecha).
Campo de introducción: -9.9999999 a +9.9999999
U ¿Componente X del vector normal? : componente X NX
del vector normal N (ver figura del centro a la
derecha). Campo de introducción: -9.9999999 a
+9.9999999
U ¿Componente Y del vector normal? : componente Y NY
del vector normal N (ver figura del centro a la
derecha). Campo de introducción: -9.9999999 a
+9.9999999
U ¿Componente Z del vector normal? : componente Z NZ
del vector normal N (ver figura del centro a la
derecha). Campo de introducción: -9.9999999 a
+9.9999999
U Continuar con las propiedades de la posición Ver
“Determinar el comportamiento de posicionamiento
de la función PLANE” en pág. 342
Frase NC
Abreviaturas utilizadas
5 PLANE VECTOR BX0.8 BY-0.4 BZ-0.42 NX0.2 NY0.2 NZ0.92 ..
Abreviatura Significado
VECTOR Inglés vector = vector
BX, BY, BZ Vector Base: componente X, Y y Z
NX, NY, NZ Vector Normal: componente X, Y y Z
