70 Introducción
2.4 V
isualización de estado

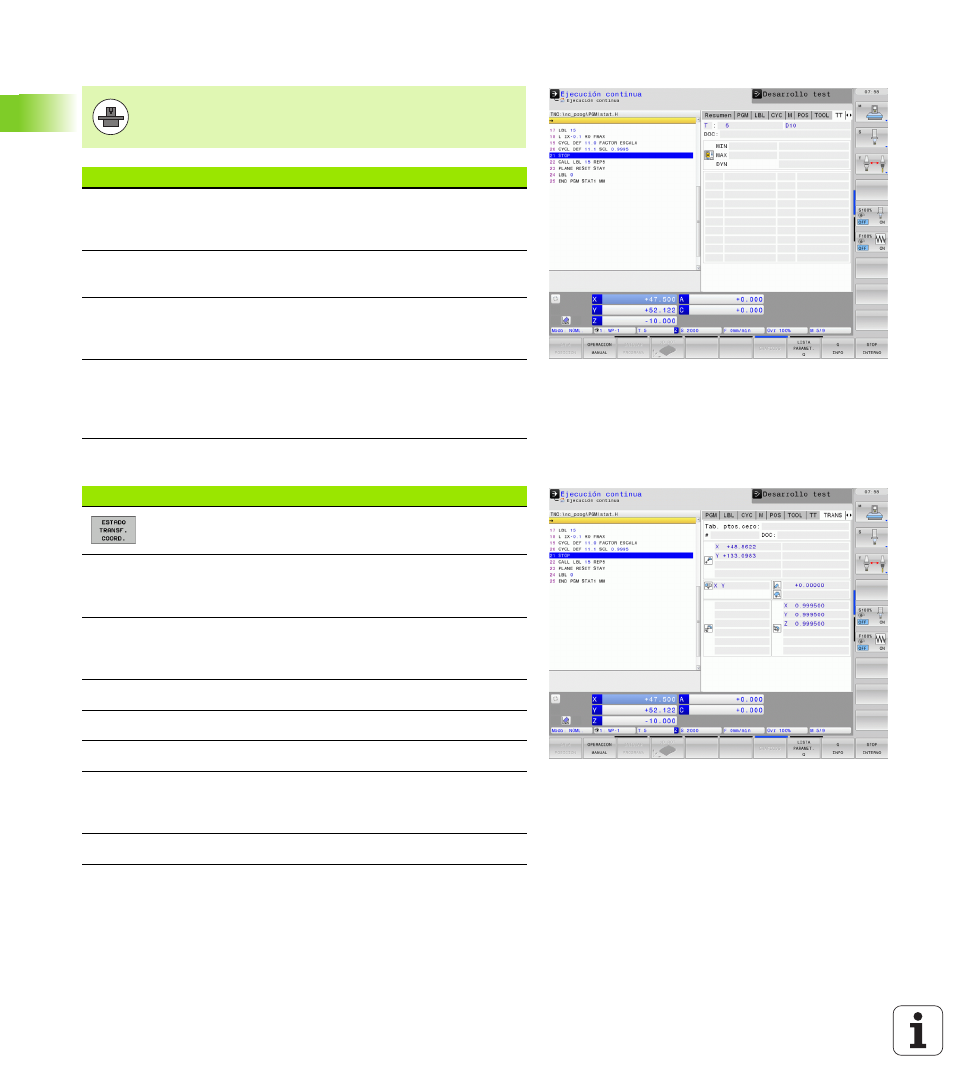

Medición de herramienta (solapa TT)
Cálculo de coordenadas (solapa TRANS)
Véase Modo de Empleo, ciclos para la traslación de coordenadas.
El TNC solamente visualiza la solapa TT, si la función está
activa en la máquina.
Softkey Significado
No es posible
la selección
directa Número de la herramienta que se quiere medir
Visualización de la medición del radio o de la
longitud de la hta.
Valores MÍN y MÁX, medición individual de
cuchillas y resultado de la medición con
herramienta girando (DYN)
Número de cuchilla de la herramienta con valor de
medida correspondiente. El asterisco debajo del
valor de medida muestra que la tolerancia de la
tabla de herramientas se ha sobrepasado
Softkey Significado
Nombre de la tabla de puntos cero activa
Número del punto cero activo (#), comentario de
la fila activa del número del punto cero activo (DOC)
del ciclo G53
Desplazamiento del punto cero activado (ciclo
G54); El TNC muestra un desplazamiento del
punto cero activado hasta en 8 ejes
Ejes reflejados (ciclo G28)
Giro básico activo
Angulo de giro activo (ciclo G73)
Factor/es de escala activado/s (ciclos G72); El
TNC muestra un factor de escala activado hasta
en 6 ejes
Punto central de la escala activada
